一、 项目背景：

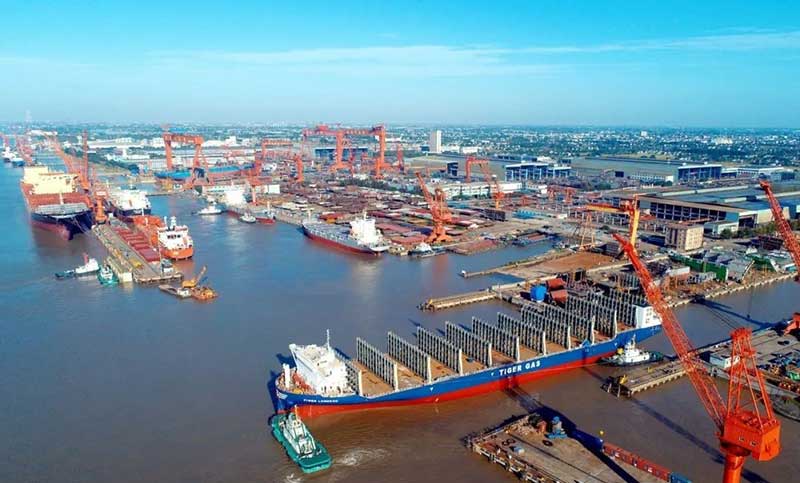

　　江苏扬子江海洋油气装备有限公司（以下简称“扬子江海工”）是扬子江船业的下属子公司。扬子江船业是世界二十强和中国造船企业前五名的中国最优秀造船企业之一，公司主要从事海洋石油、天然气钻采装备的设计、制造、维修、安装和销售等业务，提供钻采自动化系统的研发与设计、钻井及油气田技术服务等。

　　储能技术是解决电力规模存储及调度的关键技术，对维持电力系统的稳定性和灵活性具有重要作用。随着风电、光伏发电上网规模的不断扩大，电力系统面临较大的波动。储能技术在发电侧、电网侧和用户侧发挥平衡供需的作用，极大地提高风电、光伏发电的可靠程度。

　　二、 项目需求：

　　项目现场主要使用到的设备包括RS-485设备、数据采集网关、交换机、PLC、PC、服务器等设备。我司主要是负责电力储能系统中的数据采集和传输到后端平台，通过通信设备将相关信息接入到管理信息系统中统一监控、管理。对于通信设备的要求包括以下几点：

　　能够适应潮湿、高低温等恶劣的工业现场环境

　　有效防御EMI/EMS干扰；

　　严格的MTBF无故障工作时间；

　　支持AB网组建；

　　设备管理简单，方便运维。

　　三、 解决方案：

　　1.解决方案简述：

　　宇泰基于客户现场需求，对客户需求分析，使用UT-62424G-16GT4GP-BNA作为核心交换机，对前端数据进行汇总传送到后端服务器，前端接入交换机采用UT-60020G-16GT-BNF作为连接，拥有良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，内置了看门狗供电，在设备异常情况下，在无人干预下，自动重启设备，使设备可运行，用于连接前端数据各种传感器的数据采集。

　　前端数据采集网关采用EG9420对数据进行采集，采用链路和4G传输方式的对数据进行保护传输，链路是采用AB组网方式，可以充分的避免因链路中断导致数据无法上送至后端服务器。同时数据采集网关EG9420也进行主备双机进行备份，可以保证主设备故障后数据依旧可以通过备用EG9420进行数据传输。同时机房端二级采集网关EG9430同时也会对前端进行保护传输，即使前端的采集网关EG9420因特殊原因导致不能进行上传至服务器也可以通过二级采集网关EG9430对数据进行上传。

　　2.方案网络拓扑：

　　3.方案优势：

　　工业级设备，支持宽温、防尘、防潮，IP40防护等级，适用与工业环境

　　抗强电磁干扰。可有效防御高压交流电场、静电场、电弧、可控硅等干扰

　　设备高稳定性和可靠性，在强电磁干扰环境下确保数据零丢包，实时传输数据

　　设备网络传输可靠，保障现场数据传输到控制中心的完整性、有效性

　　宇泰工业级网络传输设备，至少300000无故障工作时间

　　多重网络备份，实现数据永不丢失

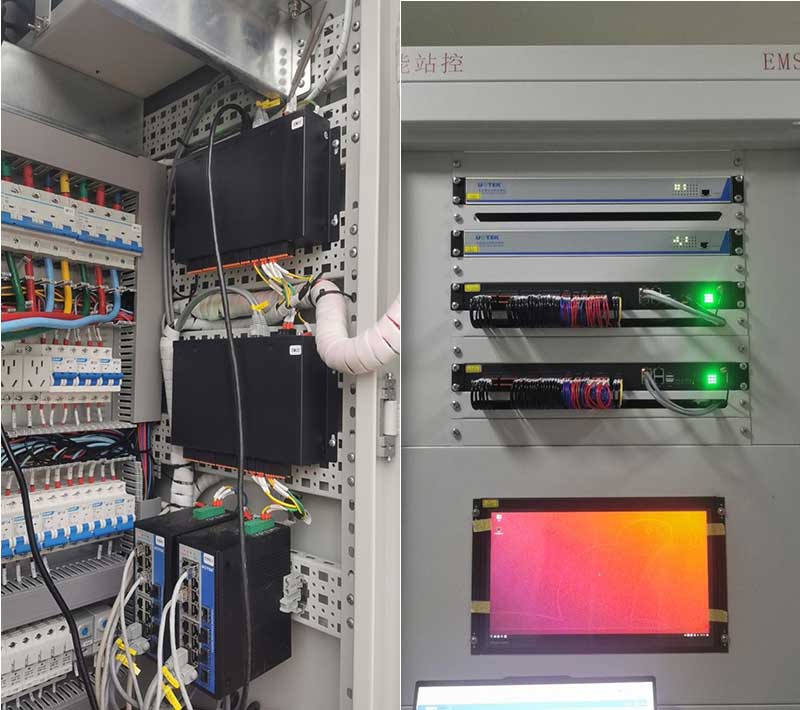

　　四、 应用效果：

　　五、 相关应用产品：

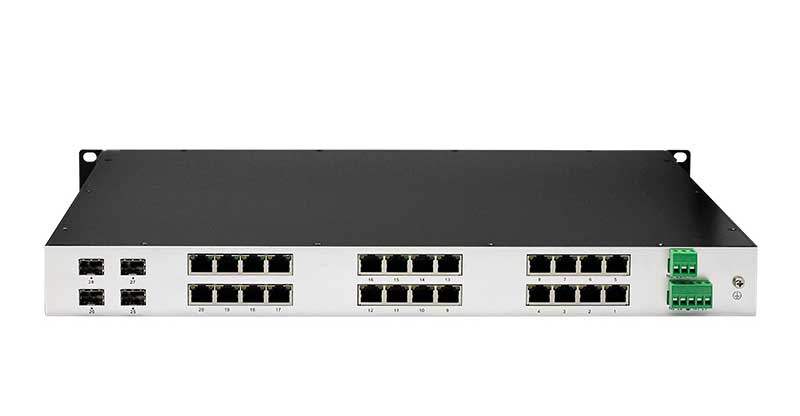

　　UT-62424G系列

　　28口全千兆网管型以太网交换机：

　　●支持千兆以太网口和光口的多种不同组合

　　●支持IGMP Snooping过滤多播封包

　　●支持IEEE 802.1Q VLAN便于简易网络规划

　　●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加网络稳定性

　　●支持STP/RSTP和MSTP网络冗余及SNMPv1/v2v3

　　●支持支持链路聚合，优化网络带宽

　　●支持访问控制列表（ACL）增强灵活度及网络管理安全性

　　●支持端口镜像功能，便于在线调试

　　●支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制

　　●支持3层交换功能(静态路由/Rip/OSPF/VRRP)，进行跨网段数据传送

　　●支持电源，端口异常状态继电器输出告警功能

　　●支持宽温工作，工作温度范围为：-40℃~85℃

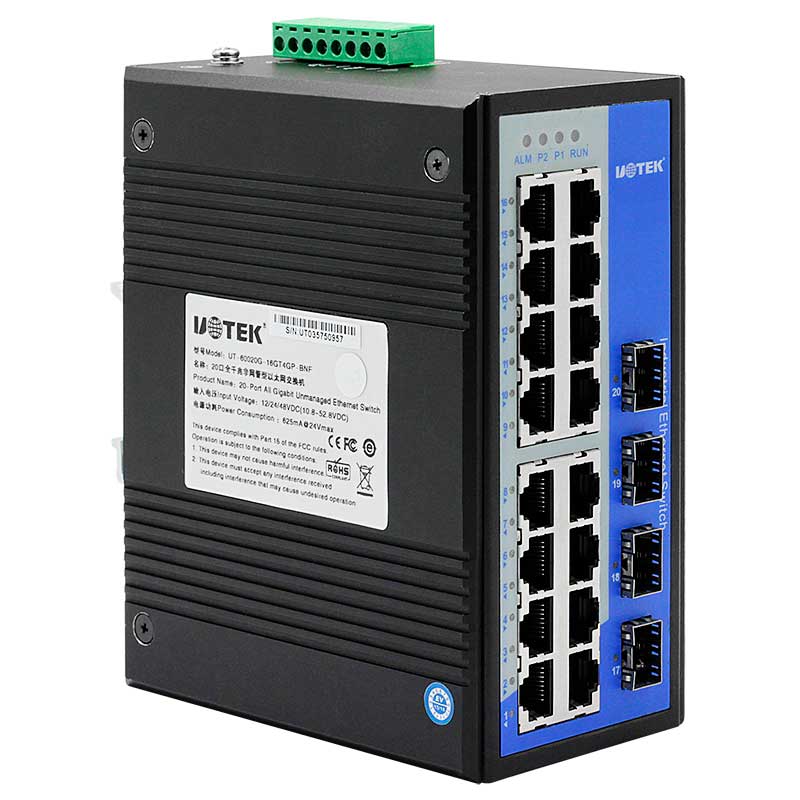

　　UT-60020G系列

　　20口全千兆非网管型以太网交换机：

　　●数据控制:支持802.3X全双工流控，支持网络风暴抑制

　　●冗余网络:支持STP/RSTP/MSTP，支持UT-Rinq环网功能保障网络的稳定性

　　●组播管理:支持IGMP Snooping V1N2N3

　　●VLAN:支持IEEE 802.1Q VLAN，有效隔离广播域

　　●链路聚合:支持链路静态/动态聚合,提供完善的带宽利用率

　　●QOS:支持COSIDSCP，4个队列，支持WRRISP调度模式

　　●安全管理:支持ACL访问控制列表，支持802.1X，支持用户分级管理

　　●管理功能:支持CLI、WEB、SNMP管理方式

　　●监控维护:支持端口镜像，接口状态监控，日志管理

　　●告警功能:支持电源、端口、UT-Ring异常状态继电器输出告警功能

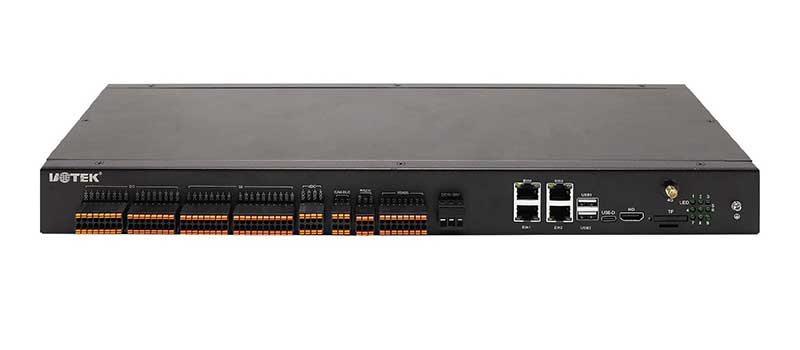

　　UT-RG9411系列 数字化集中控制器：

　　超强算力，满足边缘数据采集和处理需求

　　●搭载Cortex-A55四核64位高性能处理器，主频最高可达2.0GHZ

　　●标配4GB大内存，支持全链路ECC，可达到64bit位宽，频率高达1600MHZ

　　●集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1

　　●集成NPU，算力达到0.8Tops

　　高可靠设计，业务安全稳定可靠

　　●WDT看门狗设计，硬件接口隔离保护，保证系统稳定

　　●工业级全金属外壳，无风扇高效散热，可长期工作在-20°C~+70°C之间

　　●低功耗设计，宽电源输入(10~30VDC)，适用不同现场供电方式

　　多种接口灵活可选，满足更多工业场景需求

　　●支持千兆以太网，标配4个千兆自适应 独立IP以太网口

　　●支持工业串行接口，RS485/RS232/DI/DO/CANT业串口

　　●支持HDMI接口，标配1个HDMI2.0接口

　　●支持USB接口，标配2个USB2.0接口

　　●可选支持WiFi无线网络通

　　智能业务部署，便捷运维

　　●数据回传方式灵活，支持以太网等有线方式和WLAN、4G等无线方式。

　　●开放式系统架构，提供完整的SDK开发文档。

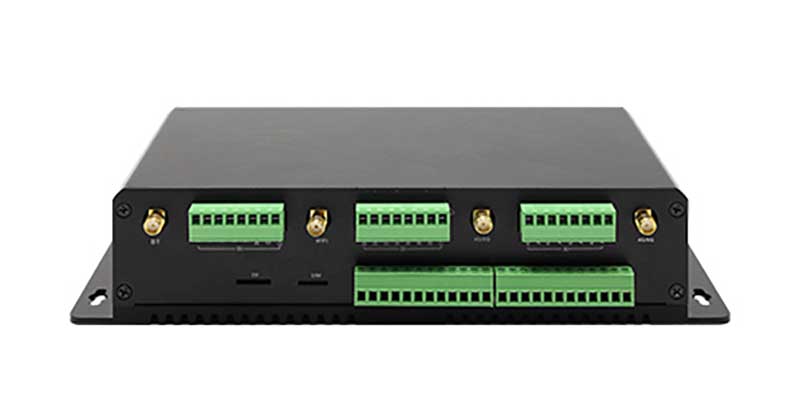

　　UT-GM9600 数据采集网关：

　　超强算力，满足边缘数据采集和处理需求

　　毫秒响应机制，秒级超大变量采集

　　内嵌看门狗，故障自恢复，确保设备稳定运行

　　硬件接口隔离保护，保证系统稳定

　　工业级金属外壳，无风扇高效散热，可长期工作在-25°C~+75°C之间

　　低功耗设计，宽电源输入（12~30VDC），适用不同现场供电方式

　　多种接口灵活可选，满足更多工业场景需求

　　支持千兆以太网，标配4个千兆自适应 独立IP以太网口

　　支持工业串行接口，RS485/RS232/DI/DO/CAN工业串口

　　支持HDMI接口，标配1个HDMI接口

　　支持USB接口，标配2个USB2.0接口

　　可选支持WiFi无线网络通讯。
