IO-Link工业网关SIG200(监控与预维)

　　IO-Link网关是IO-Link系统中重要的一环，可以将IO-Link信号转为现场总线信号。

　　SIG200是SICK重磅推出的IO-Link网关产品，可以将IO-Link信号转化为ProfiNet，EtherNet等现场总线信号，实现IO-Link传感器和标准I/O信号的高效布线与连接。

　　通过该款产品可以获得IO-Link设备的内部状态参数及测量数据，丰富传感器的使用场景并获得预维护预诊断的功能。

　　支持数据快速读写，参数导出与复制，在传感器损坏后可进行快速更换与调试。通过REST API通讯方式，可将数据传递至云端或第三方软件。

　　使用SIG200 五大获益

　　🔹 高效布线：所有传感器即插即用，信息均可在网络中监控与识别，便于排查。

　　🔹快速更换与调试：通过软件或Web浏览器直接调试IO-Link设备，参数可导出复制，并能下载至更换的新传感器。

　　🔹诊断与预维护：可实时反馈连接的IO-Link设备的工作状态与运行质量，提早发现生产中的潜在问题。

　　🔹智能传感器拓展：同时搭载普通IO及带通讯的智能传感器，信息统一由SIG200汇总至上位机或云端，不占用额外网络通讯模块或网口。

　　🔹边缘计算功能：无需修改PLC程序，即可对连接的IO-Link设备进行简易编程（计数、计时、逻辑判断等）。

　　SICK具有庞大的产品线及产品种类

　　可以满足您在医疗工业各个环节中的检测需求

　　01

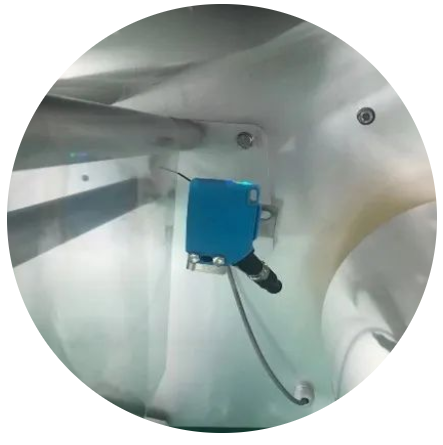

　　透明瓶、药剂瓶及包装薄膜检测

　　W12G，WLG16 透明物检测专用光电传感器

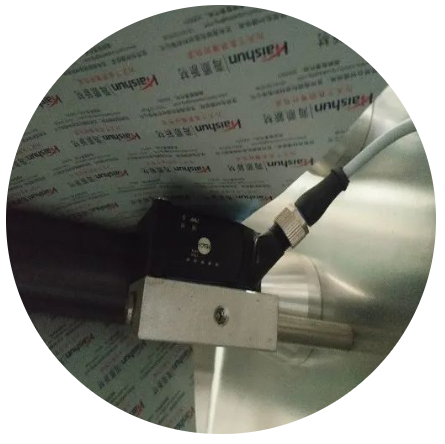

　　包装膜有无检测：

　　➡ 高透包装膜，对光电灵敏度要求极高

　　➡ 多震动环境，易引起误动作

　　➡灰尘与雾气易附着在光电前镜，干扰光电检测

　　西克传感器推荐

　　👇

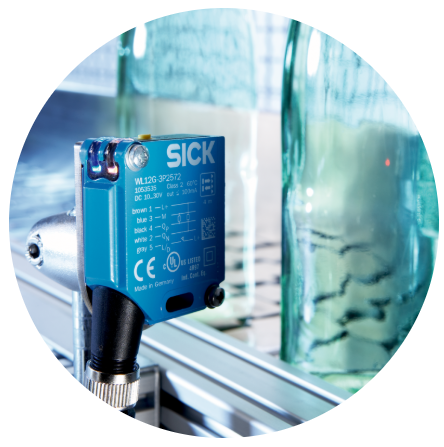

　　WLG16透明物检测全能选手

　　✔ 五档档位调整，不同透明度物体均可稳定检测

　　✔ 自适应功能，有效屏蔽灰尘、雾气、振动等干扰

　　✔ 单镜头镜反光电，无盲区，检测更稳

　　✔ 通过IO-Link，可监控传感器的运行质量，并进行异常情况报警

　　02

　　W4F/W16/W26的阈值报警功能

　　客户痛点：

　　➡生产车间中常常伴有灰尘、烟雾等干扰源

　　➡灰尘在光电镜头处累积到一定程度引发故障报错需要频繁对传感器镜头进行维护请见，减少停机

　　客户愿景：

　　☑ 减少清洁光电传感器的频率，降低维修成本

　　☑ 可以监控光电传感器镜头的污染程度，并能够根据这一信息，制定清洁计划，避免过度维护

　　西克传感器推荐

　　👇

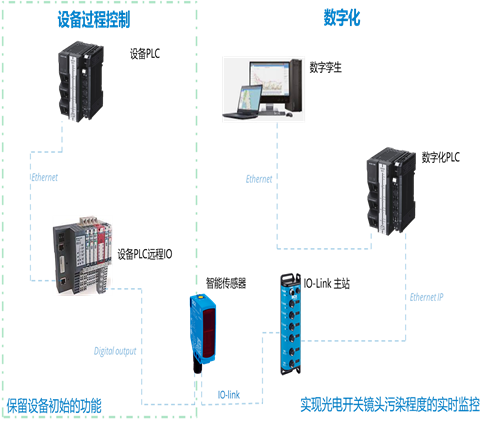

　　W16+SIG200系列色标传感器

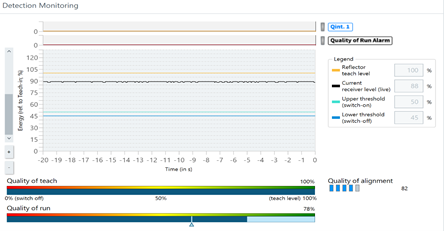

　　✔ 采集光电传感器的污染程度实时数据

　　✔ 设定清洁的预警值

　　✔ 在维修数字孪生平台显示光电开关的污染程度数据，并且能够触发清洁传感器的事件

　　03

　　W12G系列光电传感器

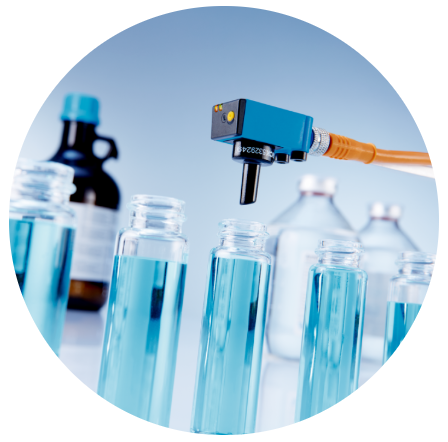

　　疫苗瓶到位检测：

　　➡较远距离下检测透明药瓶

　　➡产线上有碰撞及振动情况，传感器外壳必须坚固耐用

　　➡可以抵抗表面灰尘及雾气的干扰

　　西克传感器推荐

　　👇

　　W12G系列光电传感器

　　✔ 金属外壳，抗震动耐腐蚀，持久稳定

　　✔ 支持前镜抑制漫反射与镜反射，安装灵活

　　✔ 从PET瓶到透明薄膜，不同透明程度稳定检测

　　✔ 自适应功能，随着环境变化而自动调节阈值，降低维护成本

　　04

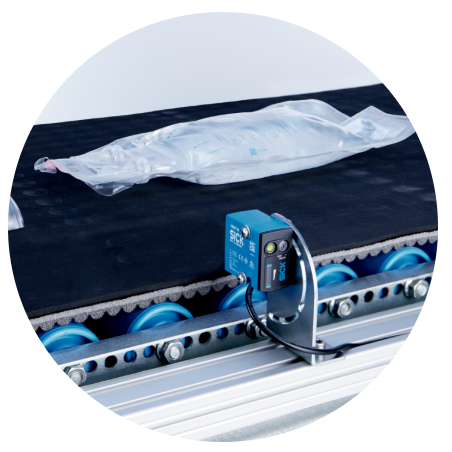

　　不规则及输液袋类软包装物体检测

　　Ray26 阵列式光电传感器

　　输液袋有无检测：

　　➡外形不规则，易触发传感器误动作

　　➡输液袋透明，受折射影响严重

　　➡皮带跳动无法控制

　　➡输液袋规格不一致，传感器检测范围要有兼容性

　　西克传感器推荐

　　👇

　　带有矩阵光带的Ray10/Ray26系列

　　✔ 矩阵光带，稳定检测不规则物体

　　✔ 55mm的光带高度，高兼容性及适应性

　　✔ PinPoint光源，4.5m距离，光斑尺寸恒定

　　✔ 具有皮带消隐功能，屏蔽皮带跳动干扰

　　✔ 高灵敏度，最小检测3mm厚度物体

　　05

　　生产环节，卫生环境下的有无检测

　　W4S-3 Inox Hygiene 卫生级光电传感器

　　W4S-3 Inox Hygiene 产品特点：

　　✔ 不锈钢外壳，IP69K防护等级，可以应用在卫生与潮湿环境

　　✔ 一体化的示教按键可以防止细菌滋生，适合在食物及药物生产环境中检测

　　✔ PinPoint光源，明亮光斑

　　✔ 良好的背景抑制功能，可靠检测小薄物体

　　06

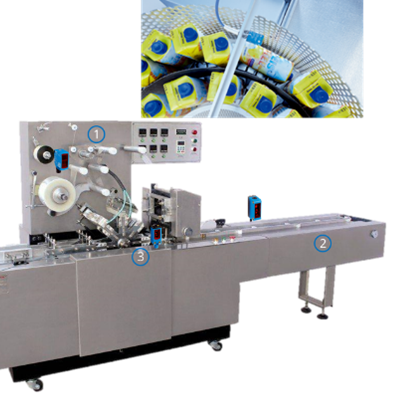

　　药品成盒包装机

　　W4F光电传感器、LUT荧光传感器、

　　KTS色标传感器

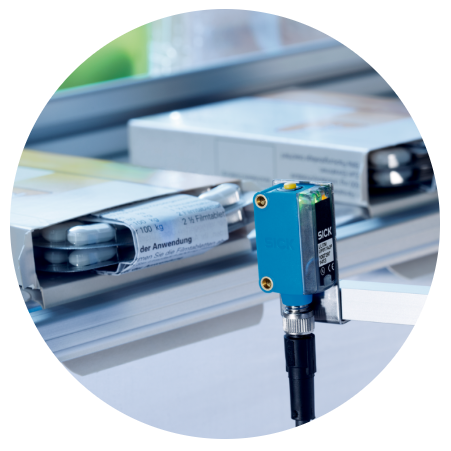

　　药盒堆放及计数：

　　➡药盒来料状态不定，振动等原因会导致药盒倒放

　　➡多种安装位置的机械设计需求

　　西克传感器推荐

　　👇

　　W4F系列智能光电传感器

　　✔ 多开关量技术，可有效区分药盒躺、立状态

　　✔ 窄束光源技术，从斜侧方检查高反光物体，使安装更加灵活

　　✔ 前景抑制功能，可检测厚度小于1mm的包装盒

　　✔ 超温保护、实时监测等工业4.0功能，大大降低维护成本

　　✔ 五档蓝色指示灯辅助示教，轻松实现有效调节

　　✔ 通过IO-Link可实现测距、延时、窗口等多种功能

　　药盒内说明书检测

　　西克传感器推荐

　　👇

　　LUT荧光传感器

　　✔ 利用说明书材质的荧光特性，稳定检出，不受其他物体干扰

　　药品包装色标检测/定位：

　　➡振动环境，色标传感器需有良好的稳定性

　　➡对响应频率要求较高

　　西克传感器推荐

　　👇

　　KTS系列色标传感器

　　✔ 超高响应频率（70kHz），可快速检测标签，正确定位

　　✔ 多种示教模式，可以满足各种产线的不同检测需求

　　✔ 独有的复眼技术，可有效抵抗干扰

　　07

　　液位检测

　　UC4超声波测距传感器

　　试管液位测距：

　　➡需要迷你型设计集成

　　➡多种液体混合也需要精密测量

　　西克传感器推荐

　　👇

　　UC4超声波距离传感器

　　✔ 超声波测量原理，应对各种液体和粉剂

　　✔内置温度补偿，确保测量精度(≥0.1mm)

　　✔束波管附件，杜绝管壁反射的干扰

　　✔距离值可以通过IO-Link或模拟量输出

　　西克助力医疗行业的追踪追溯

　　伴随着医药工业智能制造程度的提升，厂家对生产可追踪追溯的需求在不断增加。

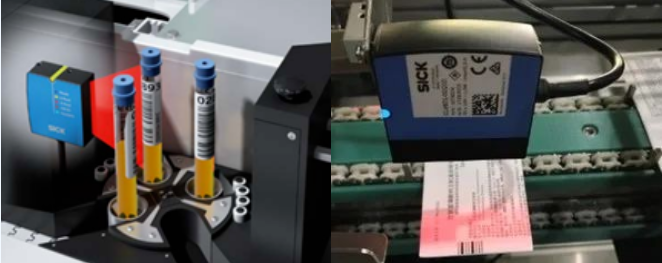

　　临床实验室自动化涉及到多个IVD实验过程，包括：样品加载、抽样、管排序、送样、诊断检测、存储、移液、染色等等。几乎每个过程都涉及追踪追溯，需要条码识别类传感器。

　　在常见的医疗设备包装生产线上，为了防止药物说明书混淆，需要对说明书上的PharmaCode进行扫描识别。

　　这两种场景下，传感器的安装空间紧凑，可以使用西克CLV60X系列一维码阅读器。

　　CLV60X产品特点

　　✔2048像素CMOS技术

　　✔读取距离：15mm-105mm

　　✔条码分辨率：0.125mm-0.5mm

　　✔扫描频率：750Hz

　　✔接口：提供USB和RS-232接口

　　✔外观尺寸：55*52*20mm

　　客户受益

　　🔹 IVD、医疗行业试管条码读取

　　🔹提供模拟PC键盘输入功能，操作便捷

　　🔹多角度可使LED灯，快速了解设备状态

　　🔹紧凑型体积设计，广泛应用于POCT和PCR等设备
