本期我们为大家介绍一类应用十分广泛的传感器：压力传感器。

　　压力传感器根据不同的原理可分为：陶瓷电容式、不锈钢应变片式、压阻式，下面我们将带大家详细了解这些技术，及其对应的的优势和劣势。

　　 01 陶瓷电容式测量元件

　　陶瓷电容技术的最重要元素是陶瓷（Al2O3）测量单元。装配后，陶瓷电池元件类似于一个板式电容器，参考电极和测量电极相距0.01毫米。电容与电极之间的距离成反比。当施加压力时，距离会发生很小的变化，电容也会成比例地变化。这个信号然后由一个微处理器转换成压力。

　　 特点：

　　压力测量范围从100mbar到600bar，真空度可到-1 bar

　　极为坚固，具有较高的抗压和爆破压力

　　无漂移运行超过1亿次压力循环

　　长期稳定性和重复精度高

　　干式测量元件，无填充介质

　　 优点：

　　陶瓷不会老化或疲劳（长期稳定性）

　　温度对陶瓷材料和测量的影响极小

　　高耐化学性

　　耐受动态的压力峰值和气蚀

　　当发生过压时，反电极（基座）能为膜片提供支撑

　　 缺点：

　　需要弹性密封件– 仅适用于25bar以下压力的气体

　　测量单元的支撑是必要的；这导致了成本的增加

　　 ifm可提供的产品系列：PA、PN/PE、PG、PI、PM、PP

　　 02 不锈钢应变片测量元件

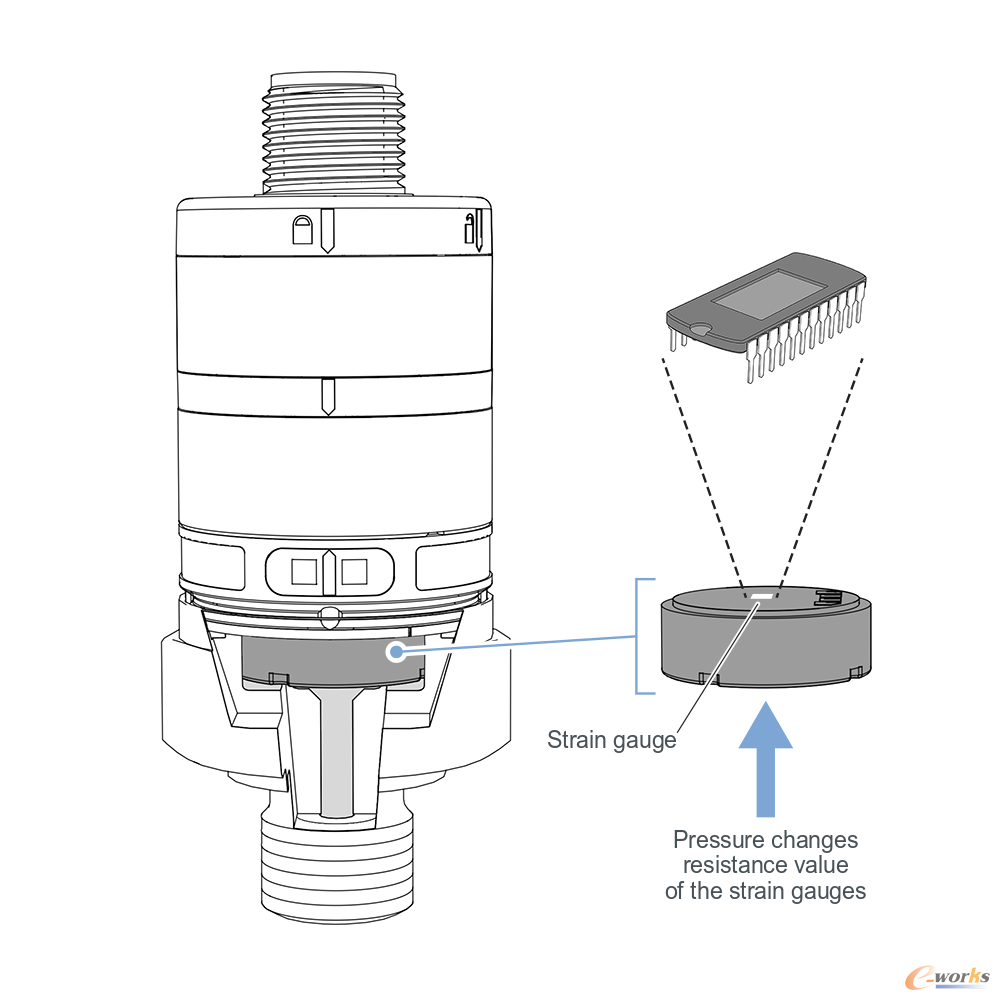

　　应变片被固定到不锈钢膜片上，作为惠斯通电桥连接。介质对不锈钢膜片的压力导致应变片的变形，从而产生电阻的变化。张力（正应变）增加电阻，压缩（负应变）减少电阻，桥接电路的输出信号按比例发生变化，且该变化由电子装置测得并转化为行业中常用的输出信号。

　　 特点：

　　压力测量范围从6 bar到600 bar

　　适用于压力高达600bar的气体

　　长期稳定性

　　 优点：

　　不需要弹性体密封，测量元件焊接在过程连接件上

　　爆破压力高

　　一体焊接的不锈钢膜片

　　 缺点：

　　耐过载能力低于陶瓷电容式测量元件

　　有必要进行温度补偿

　　 ifm可提供的产品系列：PK、PN、PT/PU、PV

　　 03 压阻式测量元件

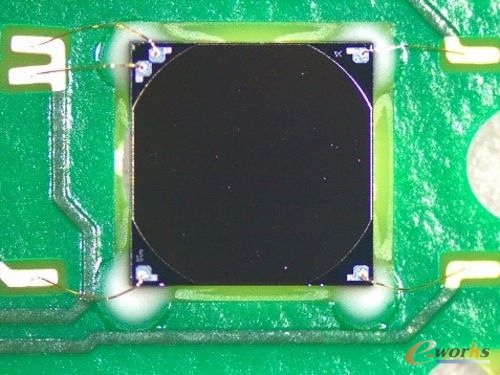

　　这类测量元件利用压阻效应进行测量。压阻效应指的是材料的电阻随压力或张力而变化。电阻变化将由桥接电路记录并转化为行业中常用的输出信号。压阻式硅测量元件粘连在带有涂层并耐受通用介质（污染空气、油、水、冷却润滑剂等）的印刷电路板上。

　　 特点：

　　适用于气动传感器

　　可进行差压测量

　　 优点：

　　价格优惠

　　尺寸小

　　 缺点：

　　不耐受腐蚀性介质

　　 ifm可提供的产品系列：PQ、PS

　　ifm提供种类繁多的电子压力传感器，可满足各种工业应用的需求。所有装置都采用坚固的外壳，并且不需要活塞或弹簧等运动部件，因此具有极高的抗冲击和抗振动性能，且不会发生任何磨损，无需维护。
