　　二、项目概述

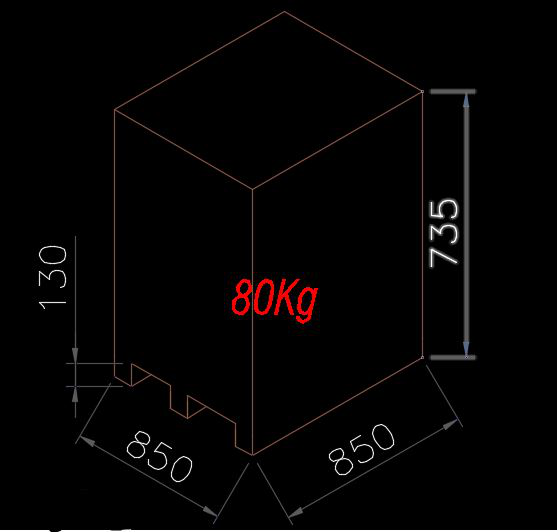

　　为提高生产效率及车间自动化程度。车间棉纱采用AGV车辆自主运输，货物尺寸L850*W850*H735mm，重量80KG，节拍37筐/小时，线路长度120米左右。

　　现根据货物大小、运输效率、运行场地及生产节拍需求，特出具此技术方案。

　　三、AGV技术方案

　　一、基本参数

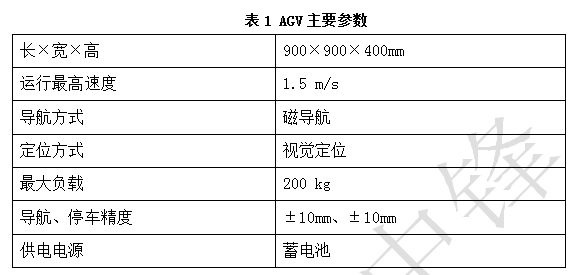

　　根据货物尺寸、重量及节拍等技术参数，拟设计AGV相关参数如表1所示

　　二、安全机制

　　车辆采用多重安全防护机制，用于保护车辆及人员安全，具体如下：

　　1.车辆行驶时车身指示灯及蜂鸣器发出明确的声光提示，用以提示车辆状态及提醒工作人员。

　　2.AGV前、后端对角安装日本进口激光安全检测扫描仪(检测距离0-5m可调)，检测到障碍物时需要立即停车并发出明显的声光报警(非语音)。

　　3.AGV前、后端安装机械防撞护边，在激光安全检测失效时有效保护小车，碰撞到障碍物时需要立即停车并发出明显的声光报警，并将此状态上传至上位机。

　　4.车辆自动状态下误行驶出导航线时，3秒内能够自动停车并发出声光报警，并将此状态上传至上位机。

　　三、自主充电系统

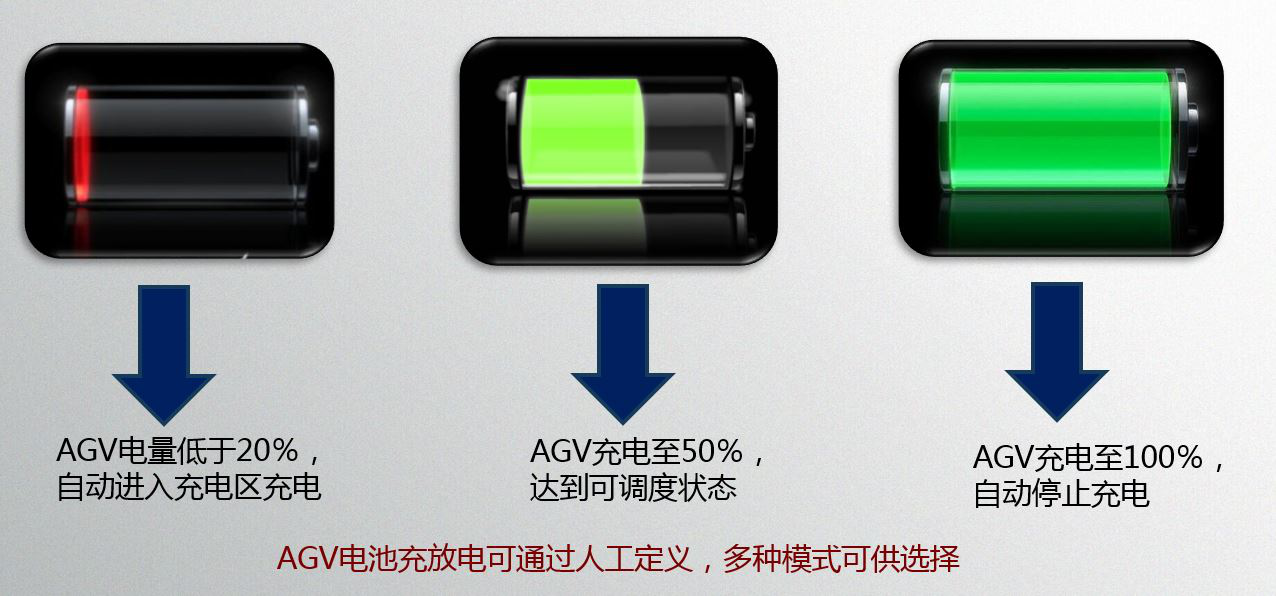

　　1.车辆搭载整车电源管理系统：

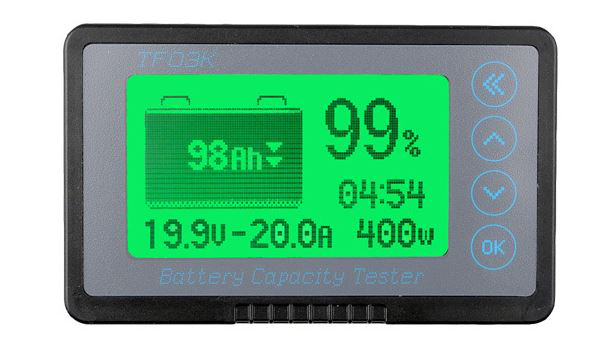

　　2.车身安装有电量实时显示面板及接触式自主充电装置，如下图所示：

　　车辆电量实时传输到上位机，当车辆电量低于设定的阈值时，车辆发出警示信息，向上位机请求到达自主充电工位，到达工位后开始自主充电。

　　AGV车辆无任务分配时，自动进入充电区(或在线充电点)，通过AGV端与路面端铜排结合，完成自动充电，实现全天24小时待命。

　　四、运行路径规划方案

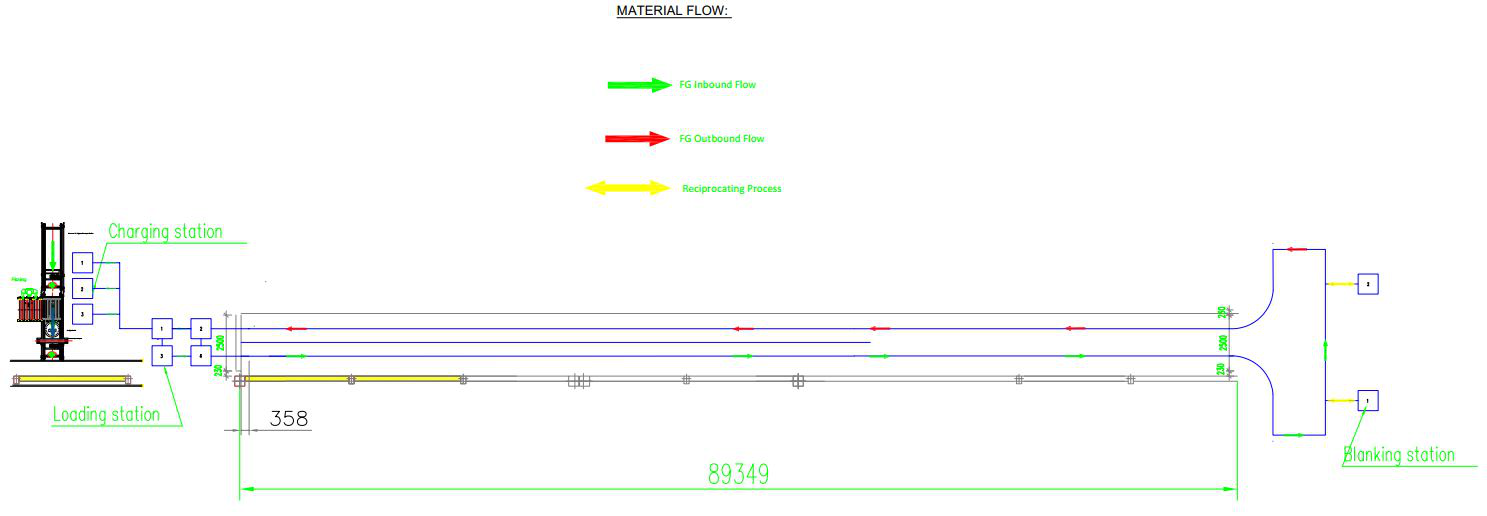

　　运行路径如下图所示：

　　如上图4规划所示(详见附件1)，为实现AGV利用率最大化，立库上货区域设置2个装货停车工位，2个缓存工位，卸货点设置2个AGV专用停车工位;同时设置有3个AGV专用自主充电工位。AGV运行路径为环形，保证主通道的畅通，实现AGV运输效率的最大化。

　　AGV车辆完成一次送料，路程大概120米。不考虑人为影响因素，车辆运行速度1.5m/s，往复一次运行时间约为166s，去除人工装货卸货时间，1个小时1辆车约送货15筐。为满足每小时送货37筐的节拍要求，需要3辆AGV车辆。

　　五、工位叫料方案

　　方案1

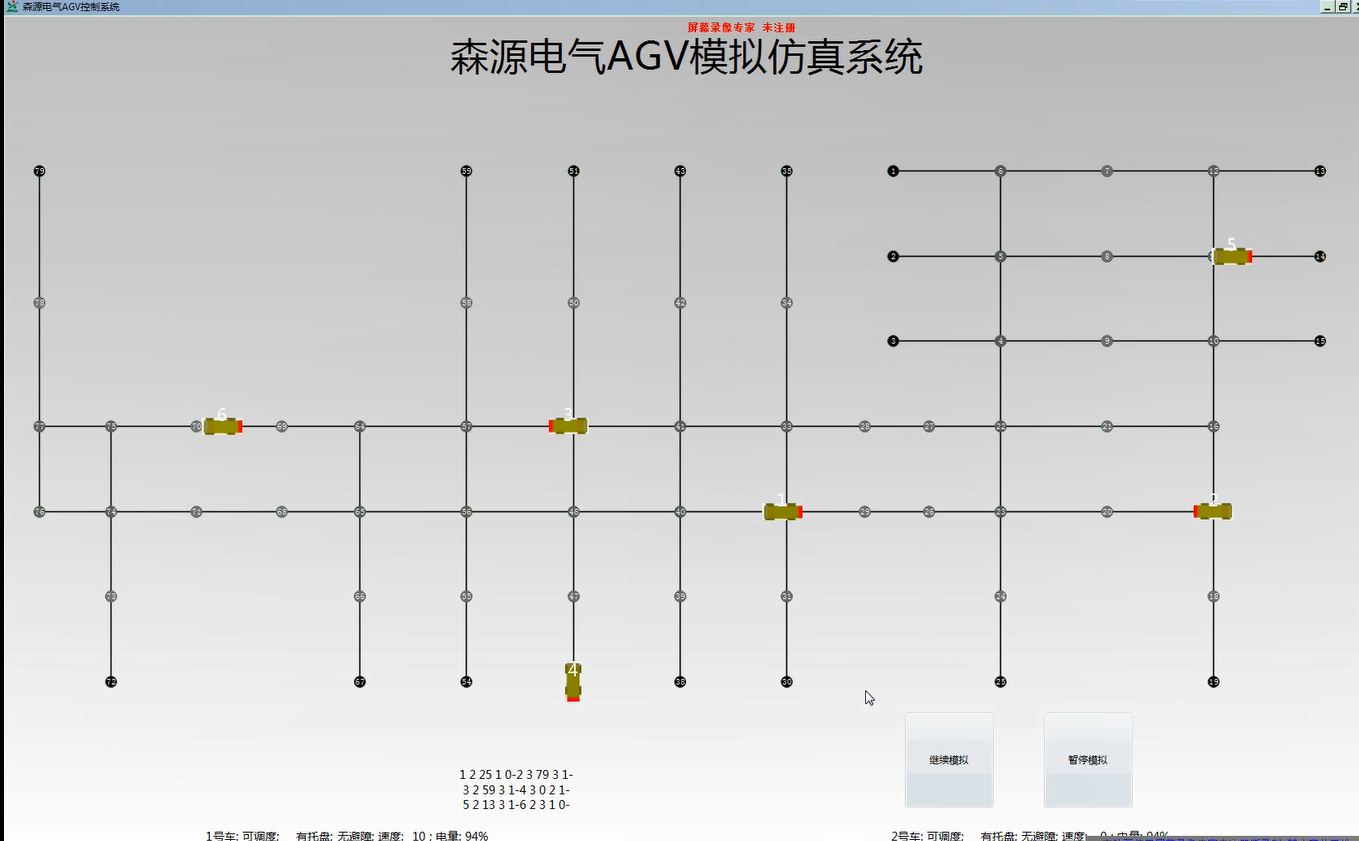

　　采用AGV专用调度后台，实现车辆的调度、工位物流呼叫及交通管控机制，调度界面如下图所示：

　　每个工位安装一台计算机，并按照AGV调度软件，AGV软件可以实时查看AGV运行状态、运行路径、载货状态、实时电量、实时运行位置，并实现车辆的呼叫功能。

　　方案2

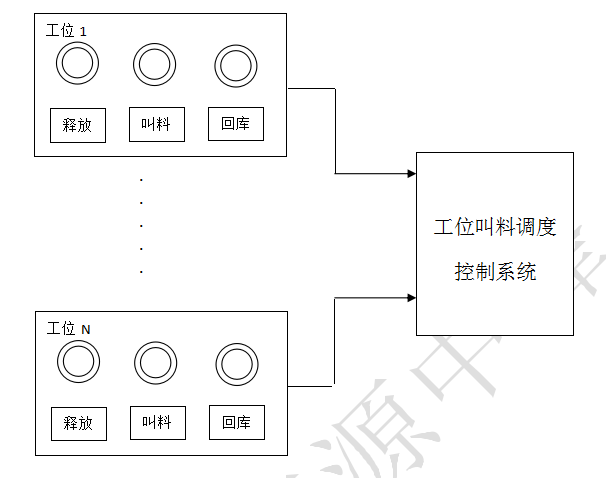

　　采用分布式按键叫料系统，每个工位安装一个呼叫系统控制控制箱，根据用户要求分别安装不同呼叫按钮，对应于不同的呼叫功能。工位需要下发任务时，选择对应的按钮，实现运输功能。
