Moldex3D芯片封装解决方案

关键词:Moldex3D芯片封装解决方案 芯片封装
发布时间:2024-08-20
所属领域:
芯片封装与测试
适用行业:
电子与通信

方案介绍

相关案例

相关资料

咨询留言

联系信息

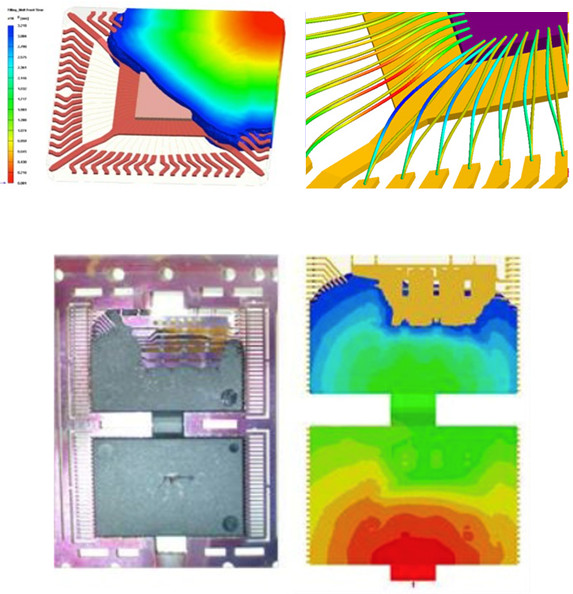

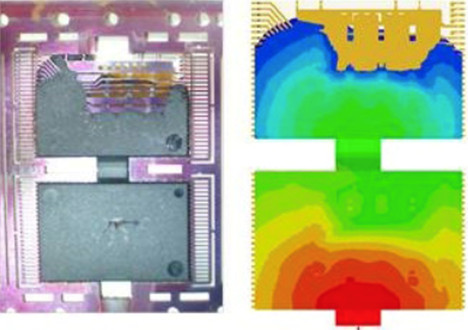

  IC封装是以环氧树脂材料 (Epoxy Molding Compound, EMC)进行封装的制程,藉以达到保护精密电子芯片避免物理损坏或腐蚀。在封装的过程中包含了微芯片和其他电子组件(所谓的打线)、热固性材料的固化反应、封装制程条件控制之间的交互作用。由于微芯片封装包含许多复杂组件,例如 : 环氧树脂(EMC)、硅芯片、导线架及高密度金线,故芯片封装制程中将会产生许多制程挑战与不确定性。常见的IC封装问题如:充填不完全、空孔、金线偏移、导线架偏移及翘曲变形等。

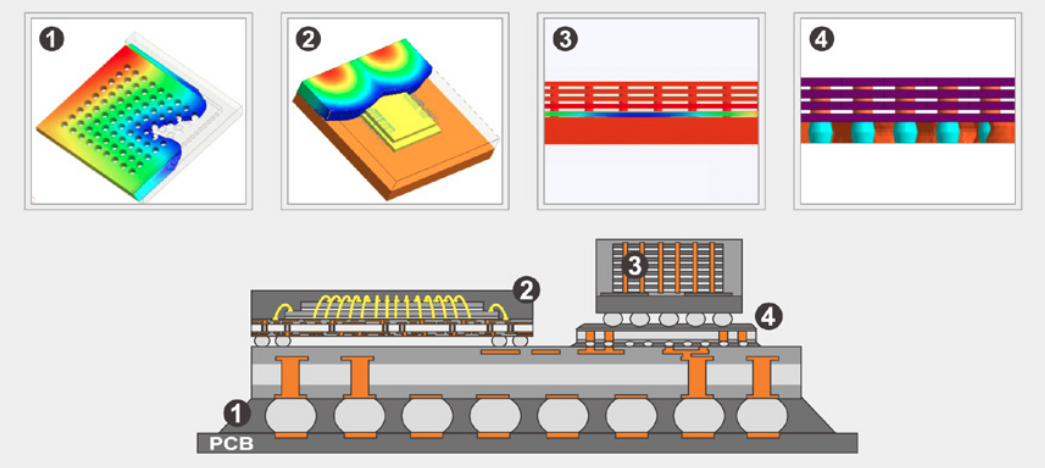

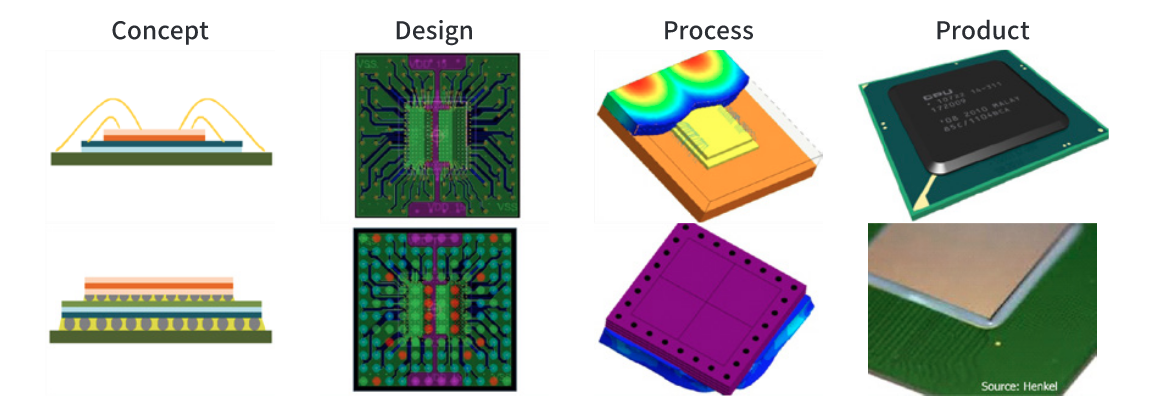

  Moldex3D 芯片封装模块提供完整系列的解决方案,包含 : 转注成型、毛细底部填胶(CUF)、压缩成型、崁入式晶圆级封装(EWLP)、非流动性底部填胶(NUF)/非导电胶制程(NCP)。针对网格生成,使用者可以选用自动化网格简单的项目设定;另外,针对更复杂封装组合,还可以采用手动产生网格的方式(例如: 导线架与硅芯片堆栈)完成项目设定。

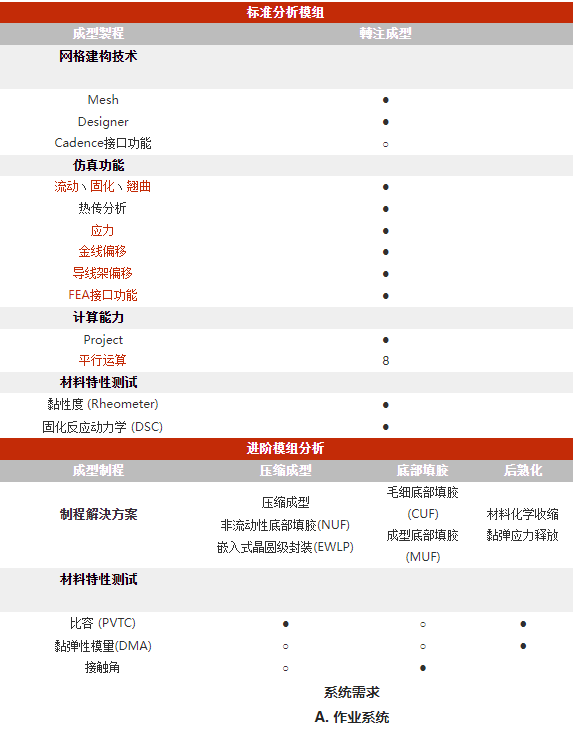

  产品组合

  ● 产品内含模组功能 ○ 产品可加购模组功能
