  定制化特种芯片设计服务

  团队介绍

  •   核心骨干来自中芯微、威盛电子、创毅视讯等知名半导体公司,从业经验15年以上
  •   在无线通信、信息安全、图像和信号处理领域,拥有30余次芯片量产经验

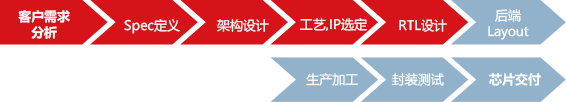

  •   具备从需求分析到芯片交付的全流程服务能力

  技术积累

  核心技术

  •   深亚微米大规模SoC芯片设计技术
  •   信号处理高速引擎设计技术
  •   芯片抗辐照加固设计技术
  •   低功耗多通道射频芯片设计技术
  •   BiCMOS工艺数模混合芯片设计技术
  •   基于LTCC工艺的高可靠性多芯片SiP技术

  大规模定制化特种数字芯片设计平台
  •   高可靠性芯片设计技术
  •   多核异构数字SoC芯片架构
  •   基带算法工程化仿真技术
  •   信号处理高速引擎设计技术

  定制化超低功耗超高速ADC设计平台

  •   COMS/BiCMOS工艺数模混合芯片设计技术

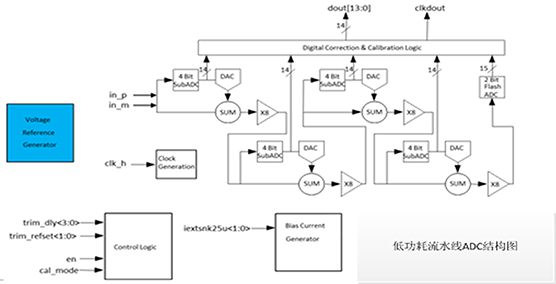

  •   流水线、SAR结构及混合结构ADC设计技术
  •   非线性自动校准后处理算法技术
  •   低功耗DDC/NCO实现技术

  案例

  星载光学图像处理芯片:

  主要应用于星载实时光学图像处理系统

  •   SMIC 0.13um,逻辑规模1000万门
  •   采用3模冗余和抗辐照设计加固
  •   支持光学图像实时目标检测和定位
  •   每秒完成20km X 20km区域图像处理
  •   正在进行5Y质保筛选

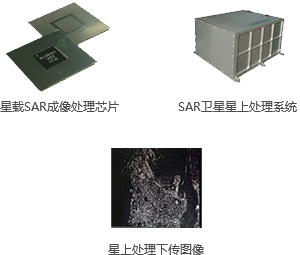

  星载SAR成像处理芯片:

  主要应用于星载实时SAR成像处理载荷

  •   SMIC65nm,逻辑规模6300万门
  •   采用抗辐照加固设计
  •   最大浮点运算能力40G FLOPS
  •   3组高速DDR3,每组速率25.6Gbps
  •   2组高速串行/解串接口,速率10Gbps

  某导航射频芯片:

  主要应用于便携式卫星导航定位定向系统

  •   TSMC 0.13um工艺
  •   集成3个接收通道,格洛纳斯、GPS、伽利略频段,范围1.1GHz~1.7GHz
  •   集成LDO和DCDC,外围器件需求少
  •   四通道工作典型功耗300mW
  •   完全替代MAXIM生产的MAX2769
