01 项目概况

　　钢铁厂已实现高度自动化、流程化生产，自动化的前提是依靠大规模的动力系统提供源源不断的动力，动力系统中电机和减速机等关键设备一旦出现意外停机，不仅导致生产停线、在制品报废，还会造成严重的经济损失。在众多停机事故中，设备润滑系统故障较为常见，油液系统跑冒滴漏现象时有发生，由于设备众多，运维人员靠亲临现场巡检苦不堪言。

　　南方某全流程钢铁制造基地，数百台减速机被列为制造流水线关键设备，其运维工作属重中之重，为切实解决运维难题，决定上线一套在线监测与智能运维系统。

　　苏州捷杰传感技术有限公司作为设备状态监测行业的先行者，对厂区减速机设备定制了一套油液位状态监测系统，实时监控关键设备润滑系统健康状态，实现了智能远程监测。

　　02 方案介绍

　　1、组网架构

　　通过传感器采集减速箱油液位数据，以无线方式将数据传输至网关，网关以透传的方式，利用5G专网将数据传输至服务器。此架构既能实现本地化数据查看，同时也能实现远程在线监测。

　　2、传感器介绍

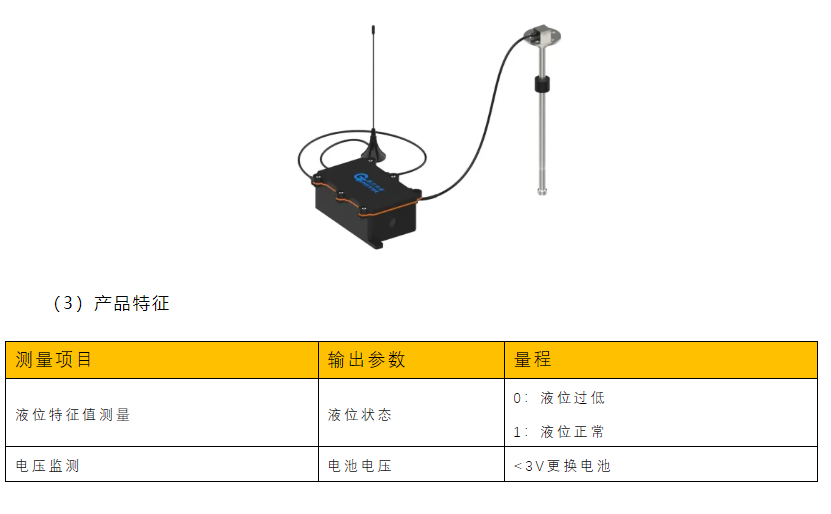

　　Geniitek-GLS40分体式LoRa智能无线液位传感器采用两种原理采集液位数据：

　　（1）电容式

　　适用于非金属材料液位容器。精度高、性能好、抗干扰能力强，感应距离可调；重复精度高，开关迟滞小；采用低功耗算法，实现电池供电长期工作；采用高能量锂亚电池供电，可在特征值传输频率每小时1次的情况下连续工作长达2年以上；外壳采用高强度工程塑料，适应高温强振的恶劣工业现场。

　　（2）油浮式

　　通过电子管内的干簧管开关完成液位测量的的无线传感器，浮筒沿电子管上下滑动时，浮筒内的磁石驱动不同位置的干簧管开关，使内部电路的电子信号发生即时信号来测量液位。

　　关键指标

　　•同一基站最多可管理200个节点

　　•户外可视通讯距离2000米（空旷无遮挡）

　　•工厂环境下通讯距离500米

　　•7*24小时无人值守，休眠时间可设置

　　•两种电源供电版本：5VDC/锂亚电池

　　•安装方便，采集传输终端胶粘固定安装

　　•防护等级：IP65

　　应用领域

　　•液位分析和健康监测

　　•安全阈值预警和报警

　　•远程监控

　　（3）监测平台

　　捷杰自主开发的捷联工业云平台，可实时在线监控减速机的油液液位信息。

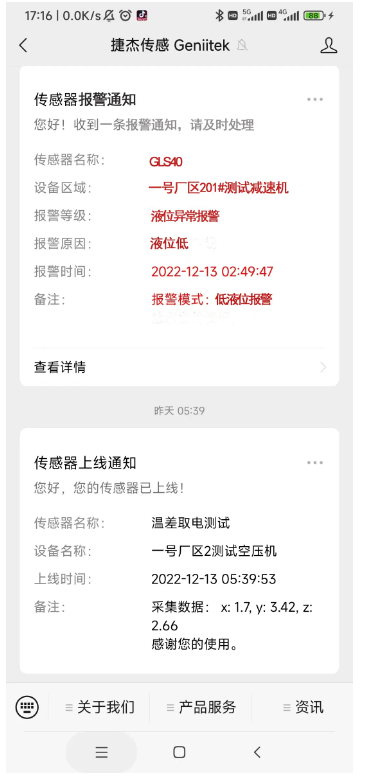

　　报警信息，手机实时推送，随时随地掌握设备状态。

　　根据厂部要求，每个关键设备的减速箱部署一套液位传感器，总计部署近百个测点，根据项目要求，提供有线供电和电池供电相结合，油浮式和电容式相结合的方式。

　　•实时预警，安全可靠：关键设备润滑系统跑冒滴漏现象随时掌握，有效减少非计划停机，真正实现设备运转无忧。

　　•远程监控，省时高效：设备运维人员只需在监控室或者随身携带手机等移动设备。即可随时掌握设备运行状态，保障了安全生产的可靠性。
