产品介绍

　　架桥机就是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴，因为其主要功能是将梁片提起，然后运送到位置后放下。但其与一般意义上的起重机有很大的不同。其要求的条件苛刻，并且存在梁片上走行，或者叫纵移。架桥机分为架设公路桥，常规铁路桥，客专铁路桥等几种。

　　《起重机械 安全监控管理系统》（GB/T 28264-2017）国家标准，规定了起重机械安全监控管理系统的构成、系统的监控、系统的性能要求、试验方法和系统的检验。本标准适用于GB/T 20776 规定的桥式起重机、门式起重机、流动式起重机、塔式起重机、门座式起重机、缆索起重机、桅杆起重机、架桥机及升船机，其他类型起重机参照使用。

　　适用规范

　　GB12602-1990 起重机械超载保护装置安全技术规范

　　GB6067.1 起重机械安全规程

　　GB/T 28264-2017 起重机械 安全监控管理系统

　　GB/T 20776 起重机械分类

　　目前现状

　　公路架桥机早期出厂的设备大多采用传统的逻辑电路，没采用PLC控制电路。

　　单、双导梁公路架桥机、结构简单，没有专用的操作室，只配有简易的操作盘、电气柜。有很多现役的架桥机的保护装置都损坏、保护电路不完善。

　　安装一套完善的安全监控保护装置是确保架桥机安全工作的必要条件。

　　解决方案

　　架桥机安全监控管理系统是根据最新《起重机械 安全监控管理系统》国家标准研制开发的,重点针对各类在役铁路铺架设备的改造及新标准的强制实施。同时也可用于其他领域各类起重施工机械设备。对设备进行全方位的安全实时监控. 避免因操作者的疏忽或判断失误而造成的安全事故，有效地保证设备的安全使用。

　　该装置是综合应用信息传感技术、嵌入式技术、远程通信技术的高科技智能产品，可广泛应用于各个领域的载重、起重机械，实现对设备工作状况的安全保护监测。该装置由传感器检测系统、图像终端、视频监控系统和远程监控系统（选配）构成；采用民用220VAC和电气24VDC两种规格电源输入，现场的适应能力强。

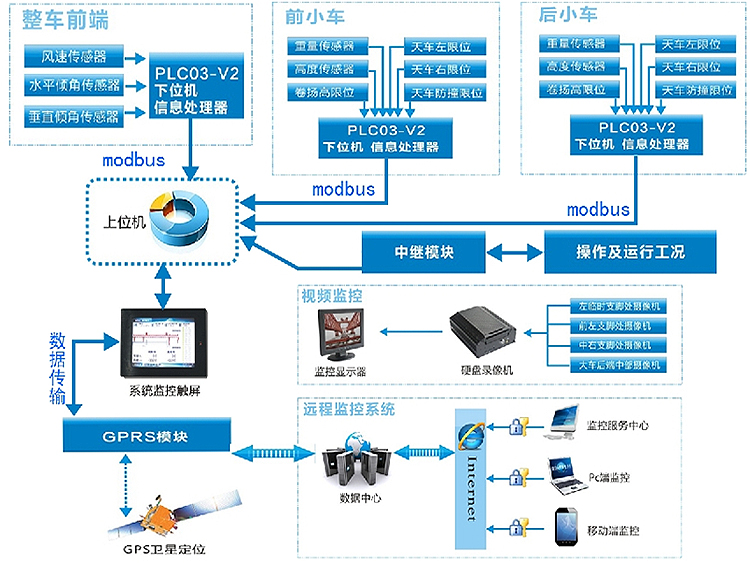

　　架桥机安全监控系统应用示意图

　　　核心优势

　　1、满足国家标准对架桥机安全监控的要求，能独立记录并实时查看各类参数。

　　2、具备常用的通讯接口，无源开关量信号接口、4-20mA模拟信号接口，脉冲量信号接口，有独立并可扩展的I/O功能。整机数据采用Modbus或Profibus通讯。

　　3、可实时查看历史操作记录，并可在后台进行分析判断操作的正确性。能将设备的各种运行信息上传并记录在服务器中。

　　4、可远程查看设备的实时GPS位置。

　　5、对常规故障进行预警，报警并控制，并保存故障信息，提高设备运行的安全可靠性。

　　6、对设备历史运行记录进行管理。利用远程模块，实现设备的远程修复。

　　7、提供与PLC的通讯接口，能读取各类实时数据并实时显示。

　　应用范围

　　实施案例

　　湖北路桥

　　武汉通联
