工业电阻/电容层析成像系统ERCT-Pro 100 是用于多相流过程的可视化测量系统，可以实现多相流流动的实时成像，包括气液两相测量、气固两相测量，可以更直观的观测管道内部的流动状况，获得相分布图像，计算并显示相含率、相速度等多相流流动过程参数。

　　ERCT-Pro 100 包括电阻层析成像（ERT）和电容层析成像（ECT）两大功能，是电阻/电容层析成像测量一体系统。用户可根据多相流流体性质选择合适的测量模式，使测量对象更广泛、测量结果更准确。

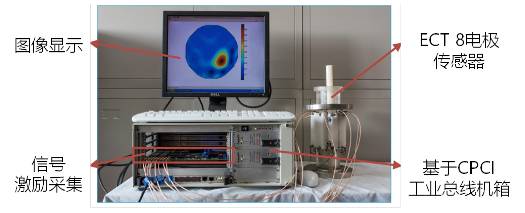

　　工业电容层析成像系统 SP-ECT 主要组件包括：

　　工业总线计算机；ERT系统板；ECT系统板；屏蔽线缆（可定制尺寸）。

　　设备特征：

　　1.基于CPCI工业总线标准，系统主板为6U板卡，可与现有工业级测试总线系统灵活兼容；

　　2.采用数字化设计，集成基于DDS技术的信号输出模块、数字正交解调模块、具有高速、高精度、高稳定性的优点；

　　3.采用模块化设计，ERT与ECT分别实现，可自由组合成ERT、ECT单模态或ERT/ECT双模态。

　　4.非侵入式测量，仅需在原有管段基础上连接传感器管段即可完成测量，不影响被测物场内的介质分布和运动状态。

　　5.硬件采集速率：ERT板卡（支持双截面16电极）典型400帧/秒（最高1200帧/秒）；

　　ECT板卡1200帧/秒（单截面8电极）、700帧/秒（单截面12电极）、600帧/截面/秒（双截面各8电极）、280帧/秒（单截面16电极），在线成像显示速率25-200帧/秒 。

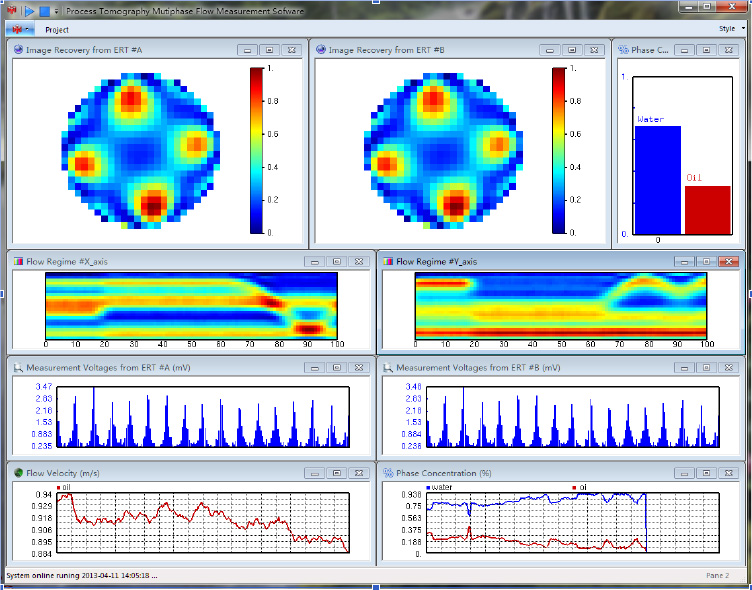

　　6.专用数据采集及成像软件，可实现图像实时显示，自定义成像参数，流动过程可实现回放：可导出原始测试数据，离线处理方式灵活。

　　[1]在线成像速度取决于成像算法，在保证成像速度和精度的前提下，目前采用Tikhonov正则化方法作为图像重建算法，在线成像速度最高可达200帧/秒。

　　设备定制

　　工业电容层析成像系统 SP-ECT传感器和主机箱连接线缆长度可根据要求委托额外定制

　　设备规格

　　测试参数：流体电容值和电阻值

　　测试对象：气水，油水，气固等多相流

　　仪器工作频率：1MHz

　　激励信号强度：AC 20V

　　测试信噪比：典型值60dB，最大值65dB

　　阵列电极数目：ERT支持16电极（双截面）；ECT支持8电极单截面，可扩展至16电极

　　连接器：传感器端-航空插头，板卡端-SMB插头

　　数据采集速度：280-1200帧/秒可调

　　数据采集精度：14位AD转换，串行采集

　　系统总线标准：工业级CPCI标准总线

　　传感器：原装高精度传感器，也可根据测量需要进行定制

　　应用

　　测试参数：流体电容值和电阻值

　　可应用于多相流过程可视化与测试

　　石油、化工、冶金、能源等领域的各种气液混合器和分离器

　　各种热交换设备、精馏塔、化学反应设备和核反应堆冷却等过程
