　　桩（浅）基础设计软件PILE7.5

       功能概貌

　　PILE7.5（2023版）支持AutoCAD、中望CAD2019/2021/2022/2023。

　　1、包含常规模块、共同作用模块、试桩曲线法模块

　　2、基础形式：浅基础、沉降控制复合桩基础以及常规桩基础。

　　3、自动计算条基宽度

　　4、可考虑堆载时间效应的固结度邻近荷载影响

　　5、地质资料输入：采用图形化显示，可以显示每个钻孔的地层分布柱状图以及钻孔平面分布图，地基土的室内压缩曲线可直接复制

　　6、单桩设计计算：可进行单桩竖向承载力计算、抗拔承载力计算、抗震承载力计算、单桩结构强度计算等。可根据承载力要求计算用桩长度。

　　7、简易沉降计算：用户可快速对场地桩基础的概况进行设定，包括桩长、用桩数量、总体沉降等。

　　8、可以考虑多种不同厚度、不同埋深的承台/筏板基础。

　　9、可以进行自动布桩，并且自动根据设定尺寸画出方形桩、圆形桩、十字星桩，也可自定义的桩。

　　10、图形化、列表显示各个基础、独立承台的荷载、偏心、桩数等总体信息，查询更加方便，提高设计质量，提高设计效率。

　　11、可以考虑水平承载力并进行验算。

　　12、强度验算可进行抗拔验算。

　　13、自动计算角桩\承台变阶\群桩\筒体冲切并可图形化、列表显示。

　　14、配筋计算工具

　　15、共同模块：采用桩与底板（承台）耦合作用计算有限元方法，自动剖分有限元网格，已经能分析梁板式、平板式桩筏基础，能分析独立承台加筏板的桩基础，可以考虑底板肋梁的作用。考虑基础实际刚度分布和上部荷载分布情况下进行有限元分析，得到荷载基本组合下的内力分布，包括弯矩等值线、弯矩填充图、节点弯矩图、条带内力图、基础梁弯矩、桩土分担比、添加单元配筋图、独立承台内力、独立承台配筋、条基横向弯矩等。

　　16、试桩曲线法模块：一般桩基础设计仅仅利用现场勘探报告，而实际碰到的土质情况可能要比勘探报告复杂得多，因此仅依赖勘察报告进行的设计存在一定的风险性。本模块理论基础突破了传统的桩基础设计模式，除了在桩基础设计中可以参考现场勘探结果外，还以现场试桩结果来为依据进行设计分析，避免了勘察误差或试验误差带来的不利影响，大大提高了桩基础设计的准确性、合理性。

　　……

　　特色功能

• 提供共同作用分析，使设计更加合理。

• 软件同时提供多项现行规范方法和最新科研成果，特别提供桩基础的差异沉降、沉降剖面和沉降等直线计算以及桩基础沉降与总荷载的关系预测等。

• 提供“专家选项”的功能，使用户能够干预。

• 操作简单：对话式输入，直观明了；内嵌AutoCAD，无需数据转化。

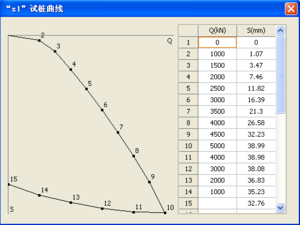

    试桩曲线法是根据现场试桩的结果进行合理设计桩基础的方法。这种方法除了在桩基础设计中可以参考现场勘探结果外，还以现场试桩结果来为依据进行设计分析，避免了勘察误差或试验误差带来的不利影响，大大提高了桩基础设计的准确性、合理性。对于我们设计桩基础非常具有借鉴意义。

• 有限元网格可以自动剖分。自动划分三角形单元，单元大小自动优化。

• 共同作用模块采用厚薄板通用元，内力计算精度进一步提高。

• 提供多种共同作用分析模式，提供专家选项，实现专家自主分析功能。

• 桩基础刚度调平功能，可在一个基础内根据沉降差异布置多种桩型，调整差异沉降，使底板结构受力更加科学合理。

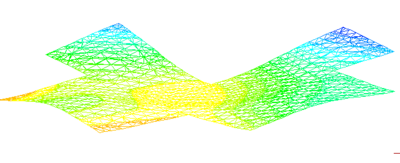

• 共同作用模块内力和沉降后处理功能更完善，能给出真彩色的平面等值填充图和三维变化图。

• 沉降分析：考虑基础实际刚度分布和上部荷载分布情况下进行有限元分析，得到荷载长期效应组合下的基础沉降分布，包括桩顶沉降、节点沉降、沉降等值线、沉降云图等。

• 内力计算：考虑基础实际刚度分布和上部荷载分布情况下进行有限元分析，得到荷载基本组合下的内力分布，包括弯矩等值线、弯矩填充图、节点弯矩图、条带内力图、基础梁弯矩、桩土分担比、添加单元配筋图、独立承台内力、独立承台配筋、条基横向弯矩等。

• 准永久组合荷载下的内力计算：计算基础内力，用于基础裂缝验算。　

　　采用同济启明星Pile7.4软件，用户不但可以很方便地进行桩基础设计计算，还可以进行天然地基（浅基础）、减少沉降桩基础（沉降控制复合桩基）的设计和计算，包括条形基础、筏式基础、独立承台等各种形式基础的设计计算。软件内容包含承载力分析、沉降分析、内力分析、结构计算等工作，并可应用Mindlin解进行相互作用有限元分析。独有的试桩曲线法技术为工程师提供了更加强有力的设计分析工具。
