一、软件介绍：

1. 软件概述

国内首款基于自主PKPM-BIM 数据和协同平台上开发的基于BIM 技术的机电设计软件，横向涵盖暖通、建筑给排水、建筑电气三专业，纵向功能涵盖三维建模、专业计算、根据三维模型进行水力计算、碰撞检查、专业提资、完成部分出图的设计全过程，并可完成机电三专业重点规范条文自审和报审工作。

2. 软件特点

• 提供管道绘制和编辑等智能设计功能，根据用户设置，自动进行管道连接。通过管道夹点对管道编辑时，可联动相关管道。
• 提供设备自动连接工具，暖通提供风盘、辐射采暖、风口等设备智能连接工具，建筑给排水提供卫浴设备、自动喷洒、消火栓等设备智能连接工具，建筑电气提供灯具、插座、开关、弱电设备自动连接工具，提高建模效率。
• 可根据三维模型，自动判断管道设备连接关系，进行水力计算。可根据水力计算结果，自动刷新三维模型。
• 提供建筑、结构、暖通、电气、给排水全专业碰撞检查功能，在同一个模型文件中完成碰撞检查，生成报告书。
• 提供设备库管理工具，用户可增加、删除、编辑设备数据库，可导入常用软件的设备库。
• 提供给建筑、结构开洞提资、给装配式建筑提供预埋条件的功能。
• 提供机电三专业重点规范条文自审和报审工作。

二、功能介绍：

• 水、暖、电三专业建模

3D可视化建模，可随时切换建模角度；全专业、全楼层随时切换显示；

• 设备库

内置丰富的机电设备库，详细的分类便于快速查找目标设备。

• 管线智能化连接

智能判别设备构件与管道的连接路径，自动生成管路构件，提高工作效率。

• 自定义构件

拥有快捷建立自定义构件工具，可基于原构件修改形式和参数，支持新建构件智能连接。

• 各专业计算

拥有快捷建立自定义构件工具，可基于原构件修改形式和参数，支持新建构件智能连接。

• 暖通负荷计算

自动提取建筑围护结构几何数据，补充物性参数进行采暖和空调负荷计算，生成计算报告书。

• 给排水水力计算

根据水力计算结果，查看水管流量及流速等参数，并可自动调整管道尺寸，生成计算报告书。当前可计算的系统涵盖了给排水常用系统（给排水系统、自动喷洒系统、消火栓系统）。

• 电气照度计算

可自动提取房间数据，进行房间灯具数、照度值、功率密度进行计算，并且在计算完成后可以自动计算布灯方案，一键完成自动布灯。

• 管线综合碰撞检测

在设计过程中可不离开当前环境直接完成碰撞检测，即时解决冲突，高效便捷。检测方式可由用户配置，按分楼层、分专业、分系统类型勾选，检测结果生成碰撞列表和报告书，支持自动定位碰撞构件和碰撞位置。

• 专业间提资

机电管道的开洞及电气预埋信息可提资给建筑、结构及装配式专业，并实现装配式模块自动开洞。

• 视图参照

可方便灵活的选择其他专业模型进行参照，轻松完成复杂建筑中的管线布局，提升构件准确定位能力。

• 构件信息统计

通过选择材料统计列表样式，可进行全楼模型信息统计，自动生成材料统计表单。

• 施工图

根据三维模型自动生成施工图，并可根据模型修改自动更新施工图标注；可设置出图的图层。

• 报建审查

三、2020新增功能

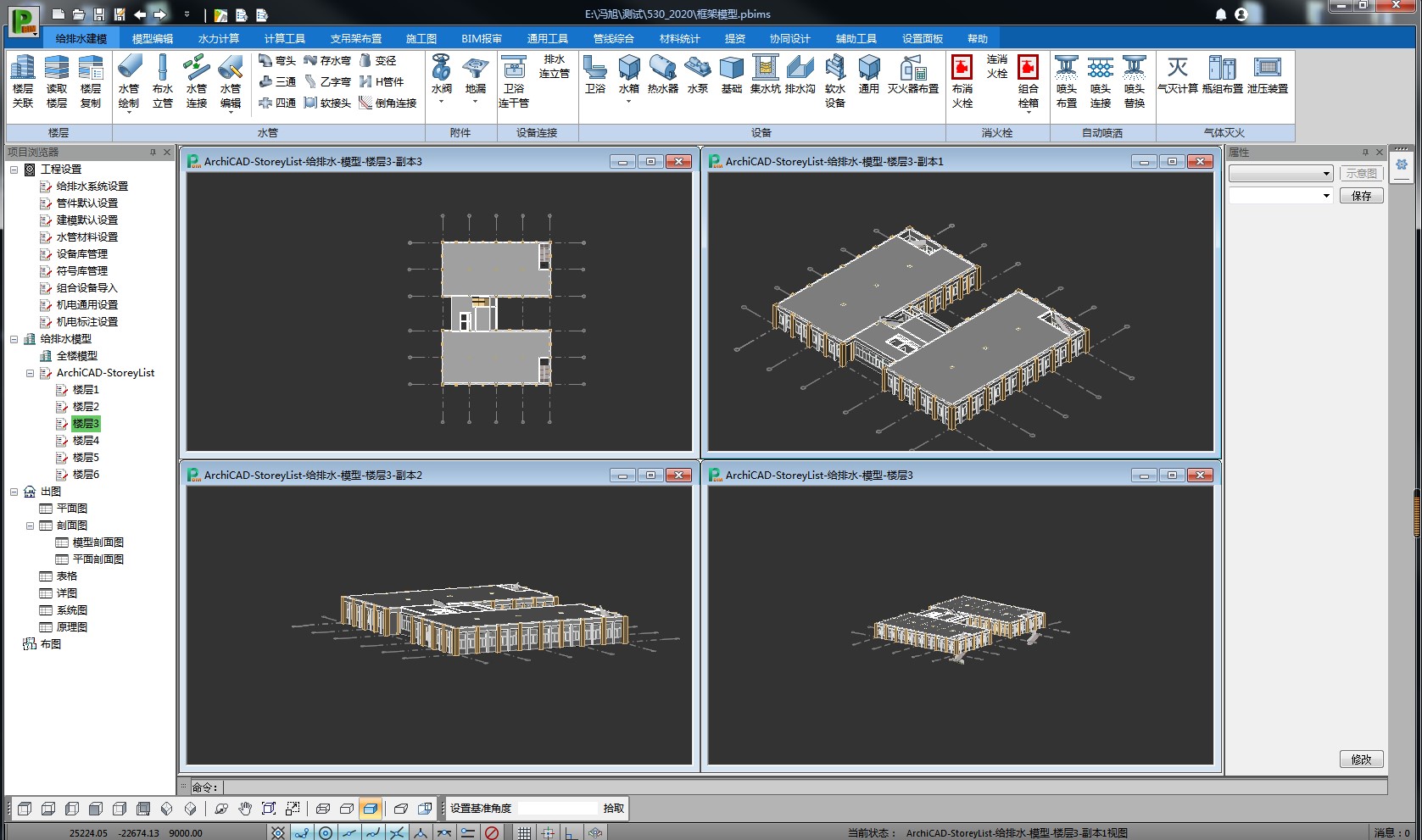

1. 多视口

2020版本提供多视口功能，可在一个窗口在俯视图下操作，另外一个窗口可实时看到三维效果。

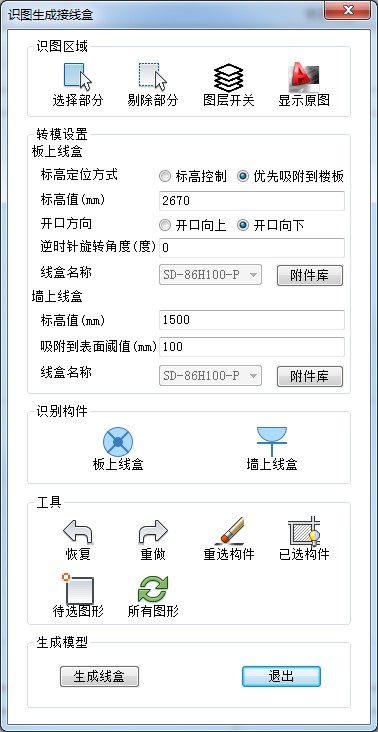

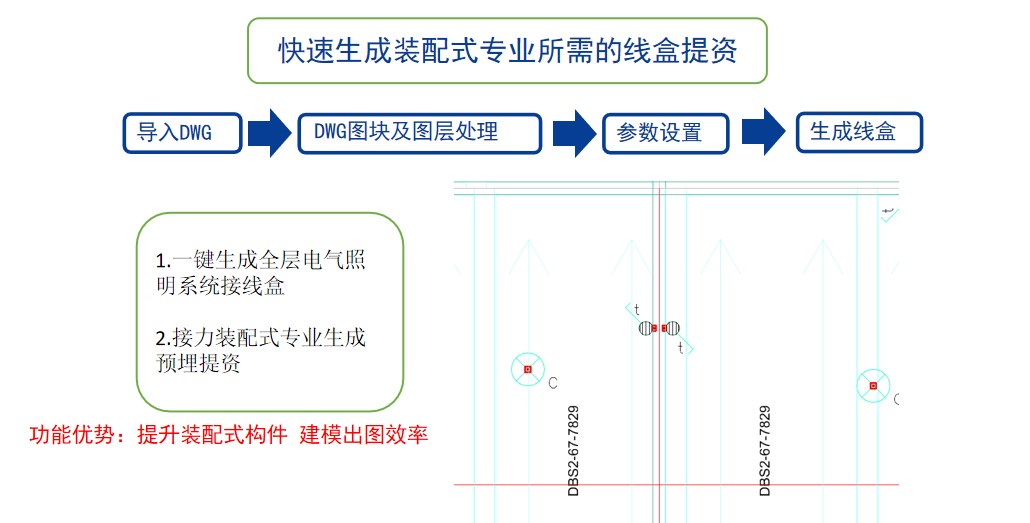

2. 接线盒翻模

   配合装配式建筑，提供接线盒翻模功能。可根据电气二维图纸中灯具、插座位置和几何属性，自动生成在墙板中的接线盒，方便快速生成装配式专业所需的线盒提资。

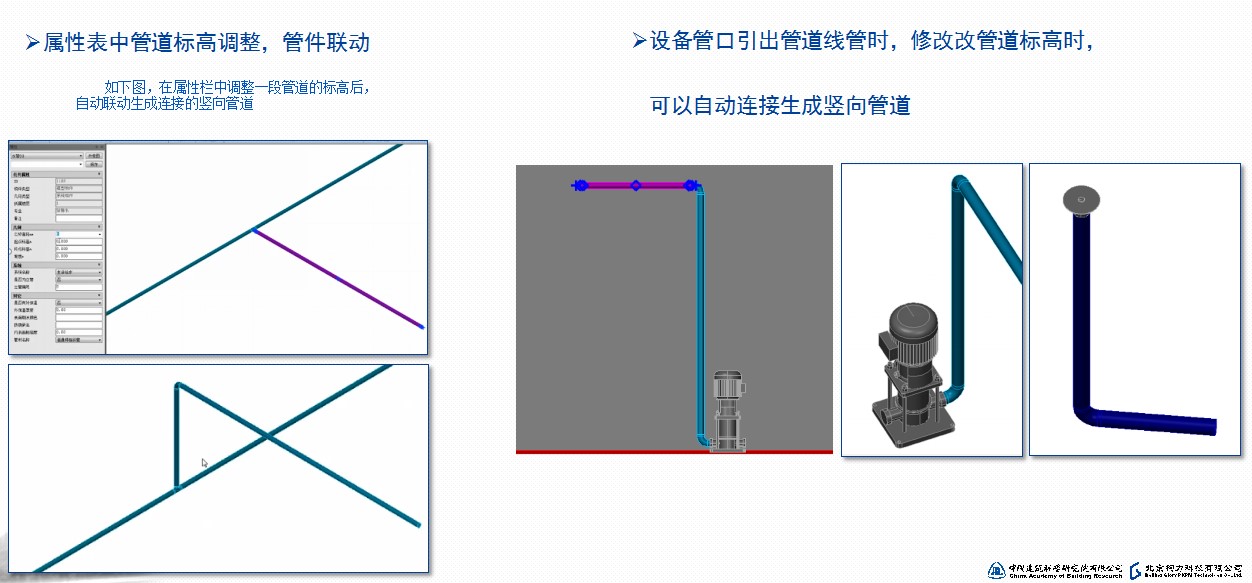

3. 管线智能调整

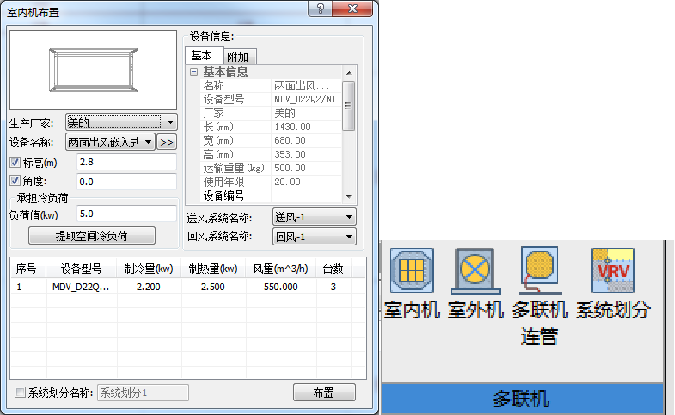

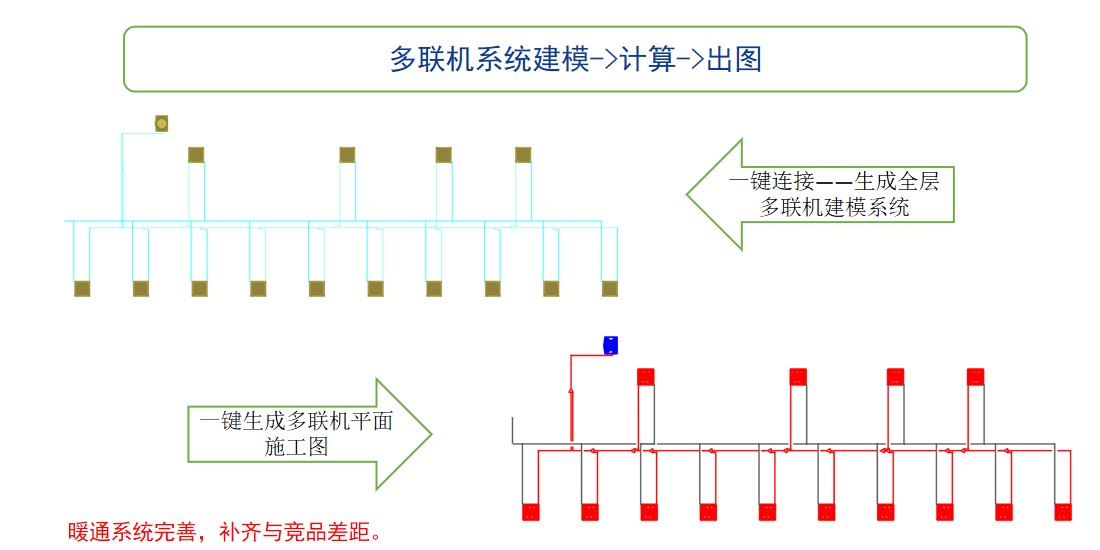

4. 暖通多联机系统

   提供多联机系统设计、系统划分和出图功能。

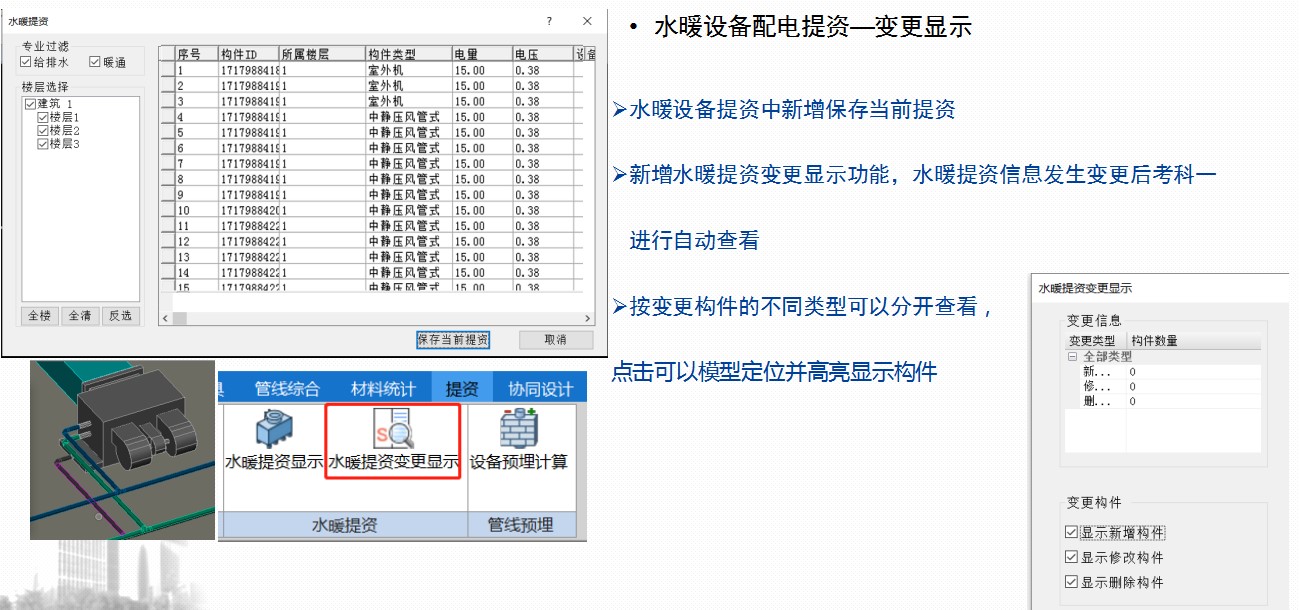

5. 水暖设备提资

   电气专业可自动提取暖通、给排水设备数据，生成电气配电提资条件。

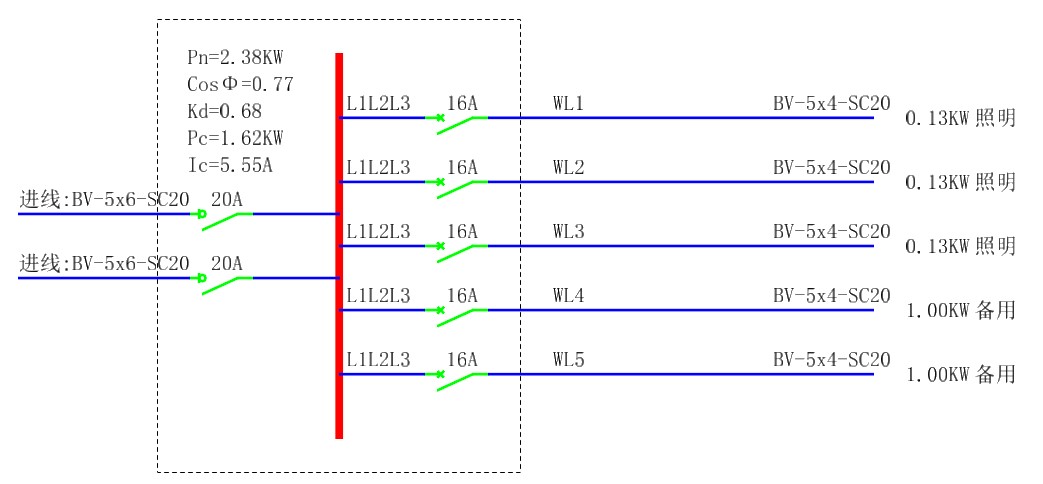

6. 配电箱系统图

    软件可根据三维模型中选定的配电箱自动生成配电箱系统图。

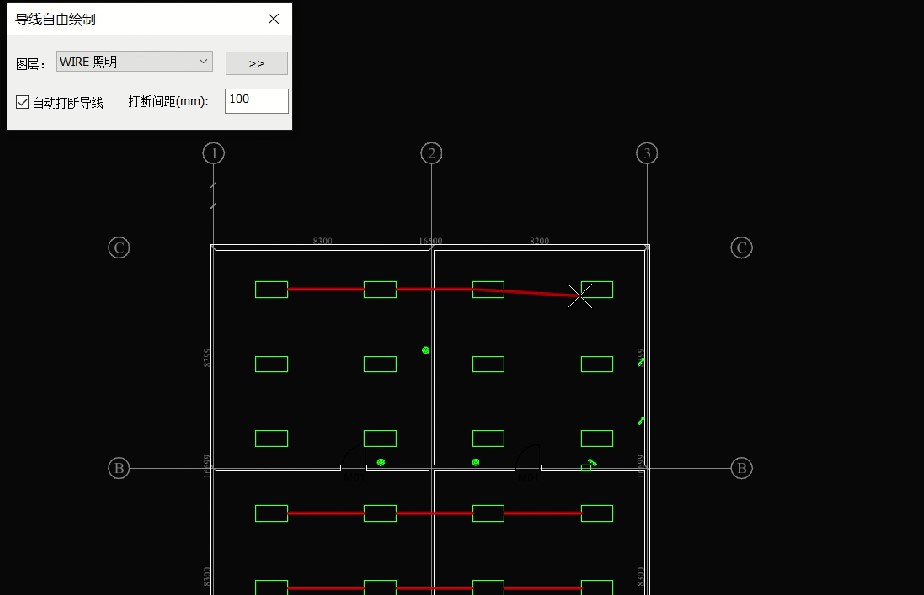

7. 电气施工图导线自由绘制

    为解决由三维模型剖切出图不能满足导线出图的问题，在施工图中提供导线自动绘制通能，用户可选择导线部分不从三维模型出图，手动自由绘制。

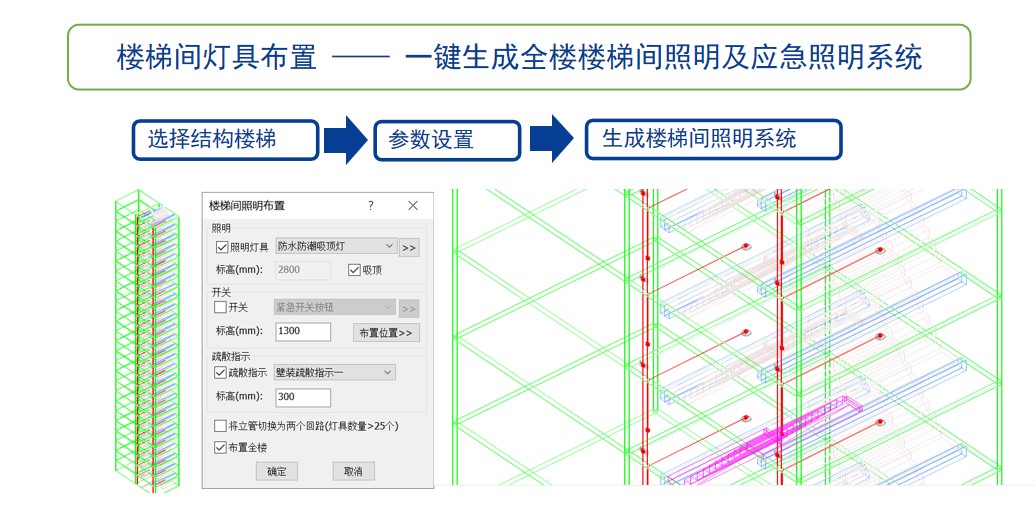

8. 楼梯间布置灯具

    楼梯间灯具布置有其特定规律，按楼层布置比较繁琐，软件可根据用户参数设置，自动生成全楼楼梯间照明和应急照明布置和导线连接。
