产品概述

　　RDSim是由霍莱沃自主研发的国产三维电磁仿真软件。软件具有多算法融合优势，实现针对各类电磁结构的高精高速仿真。核心算法包含改进的矩量法、快速算法、高频渐近算法、积分方程快速直接求解法、特征模算法等。软件高度适配主流国产硬件、芯片及操作系统，支持用户通过交互式与参数化建模快速搭建仿真模型，同时提供丰富的材料库、激励类型以及数十种后处理结果模式。RDSim目前已可实现近亿级网格量的大规模计算，并成功在HPC超算平台上完成部署工作，实现万核以上的大规模仿真计算能力，在航空隐身、汽车雷达、整车布局等应用领域均有突破性进展。

　　功能特点

　　天线罩性能分析

　　软件的天线罩仿真模块支持针对任意结构天线罩的频选建模、快速全指向波束扫描分析，并提供全面的天线罩指标结果（透波率、瞄准误差等），高效解决各类工程雷达罩指标验证的实际问题

　　电大隐身仿真

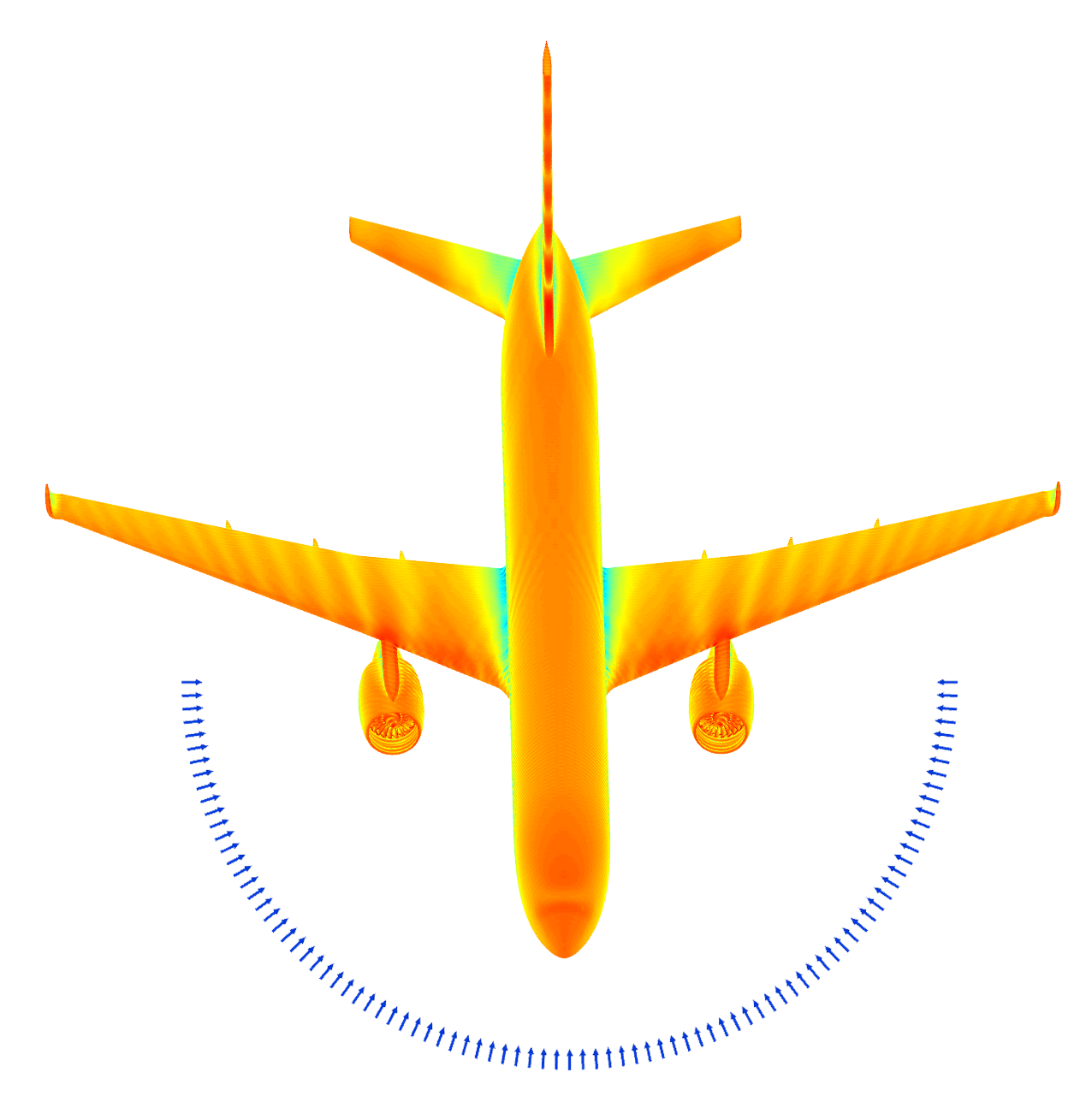

　　软件具备强大的RCS仿真、统计与成像模块。适用于分析各类散射问题，帮助解决电大尺寸目标的隐身设计、散射特性分析等实际问题

　　腔体结构仿真

　　RDSim配备了独有的腔体算法，支持快速精确计算电大腔体结构

　　天线布局优化仿真

　　RDSim独有的子结构特征模求解器支持于设计初期分析载体天线的最佳形态及馈电位置，从而避免传统求解中盲目仿真和优化。结合软件的快速算法对电大尺寸辐射问题的高效求解能力，帮助解决具有严格指标要求的载体天线设计问题。

　　产品功能

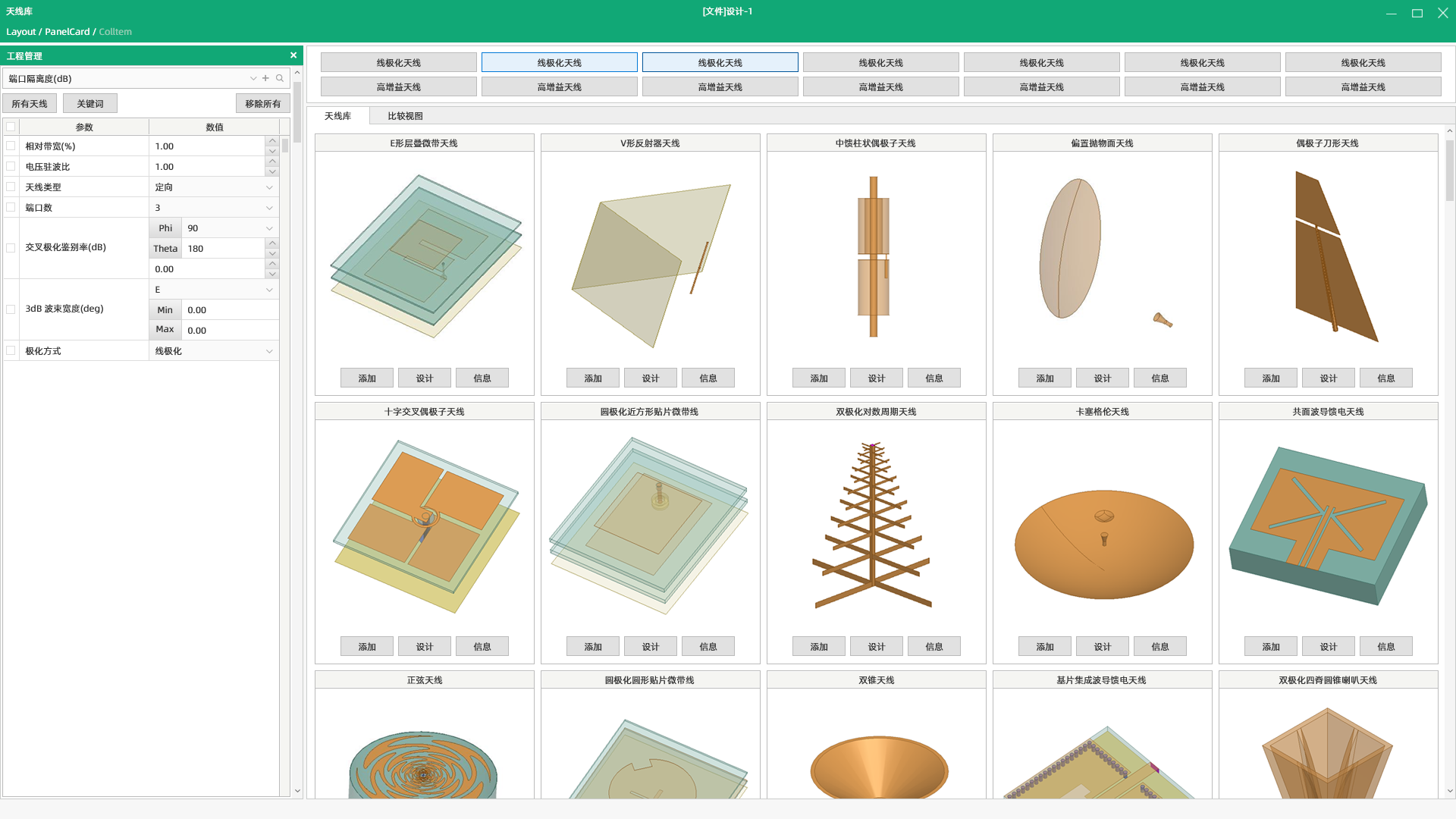

　　海量天线库

　　具备天线单元的快速选型能力，涵盖多种天线形式

　　用户可以根据目标性能要求，选择最合适的天线形式，从而完成天线的粗设计

　　支持预估天线的驻波比、轴比、增益、方向图等技术指标，并直接生成结构模型进行后续仿真计算

　　阵列快速建模

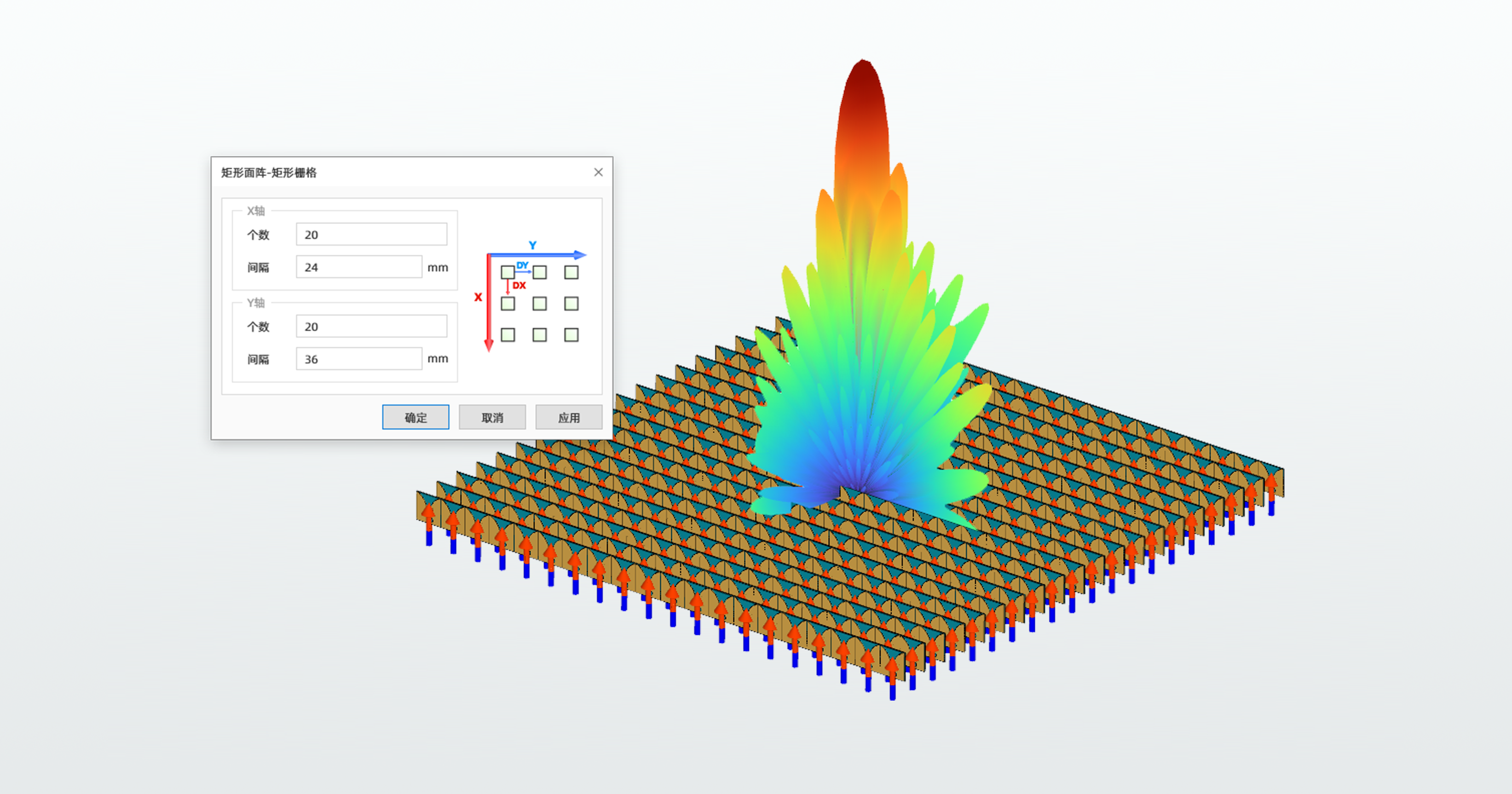

　　多种排列方式自由选择

　　自动生成全阵激励

　　频选建模

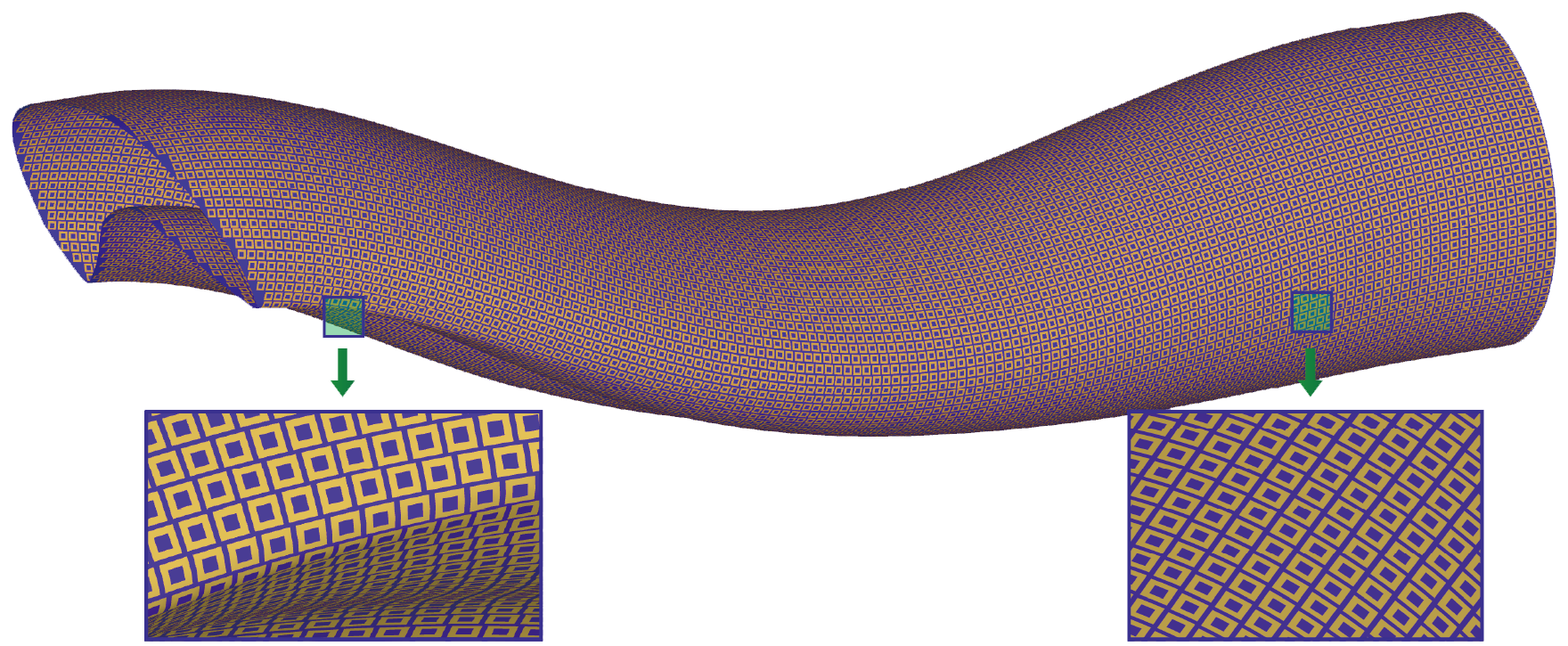

　　10万+共形曲面频选单元一键生成

　　参数化设置间距，频选单元参数等

　　支持任意可展开/不可展开曲面的频选铺设

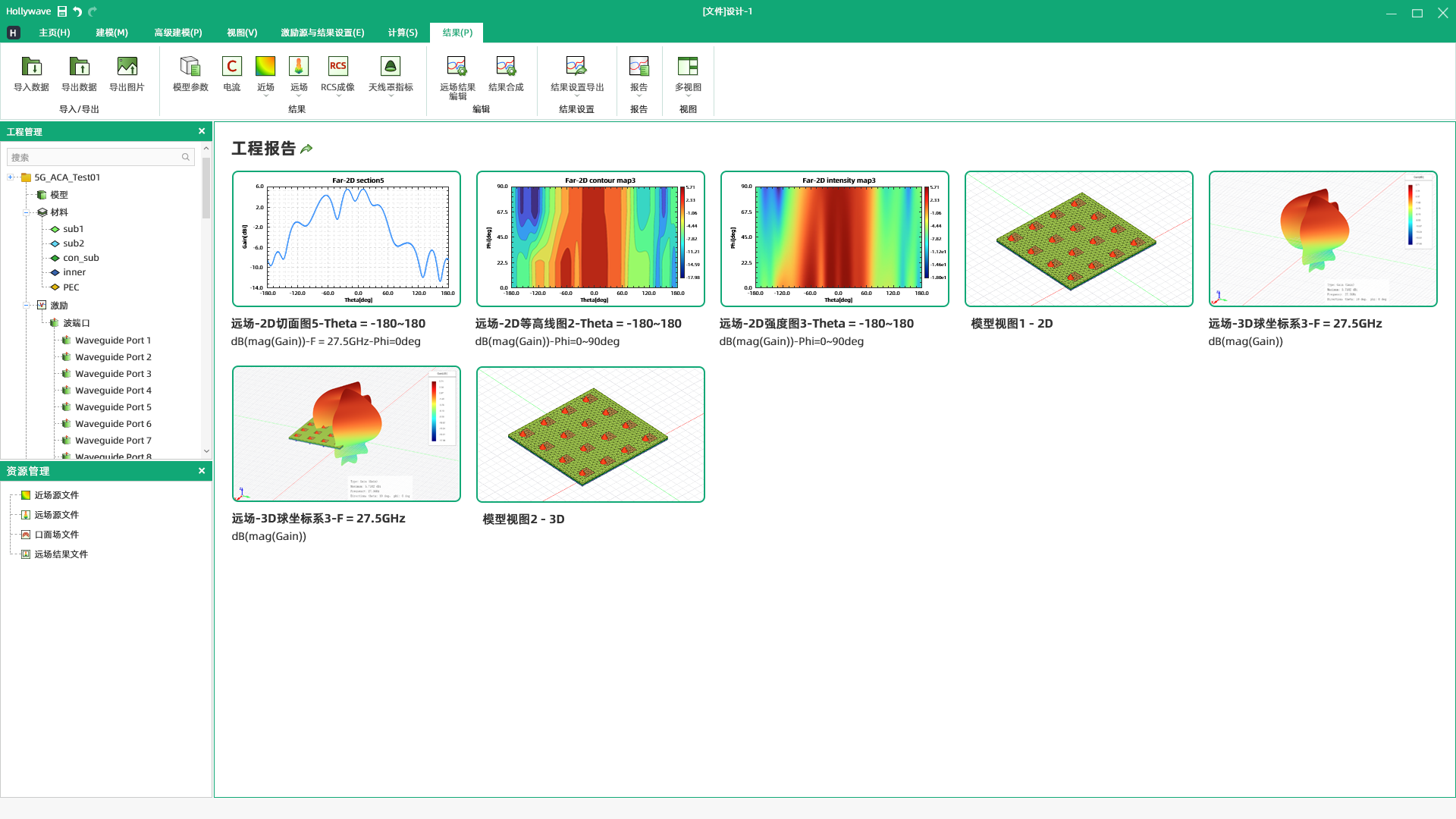

　　定制化报告

　　一键生成报告链接，随时分享结果和批注

　　完整工程信息，内容全面

　　实时结果查看

　　多种结果格式导出

　　高速并行计算

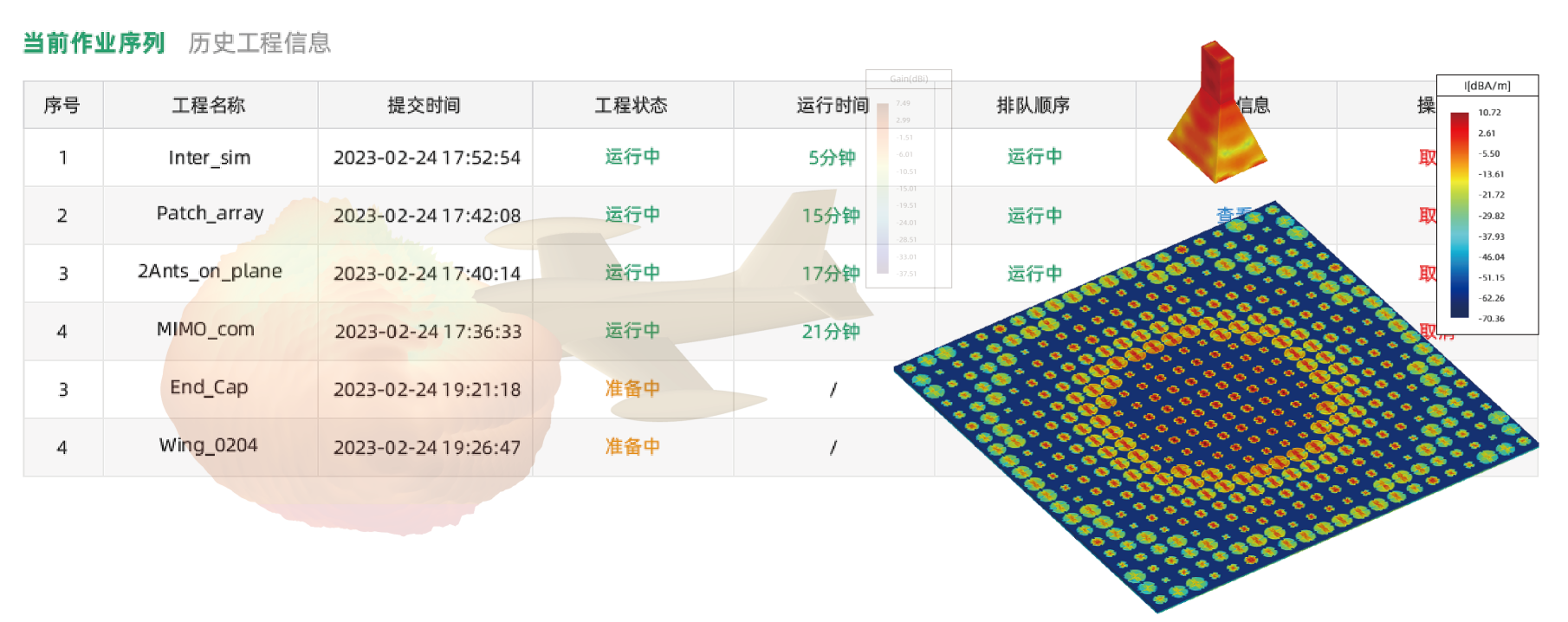

　　HPC技术+超算平台

　　万核并行

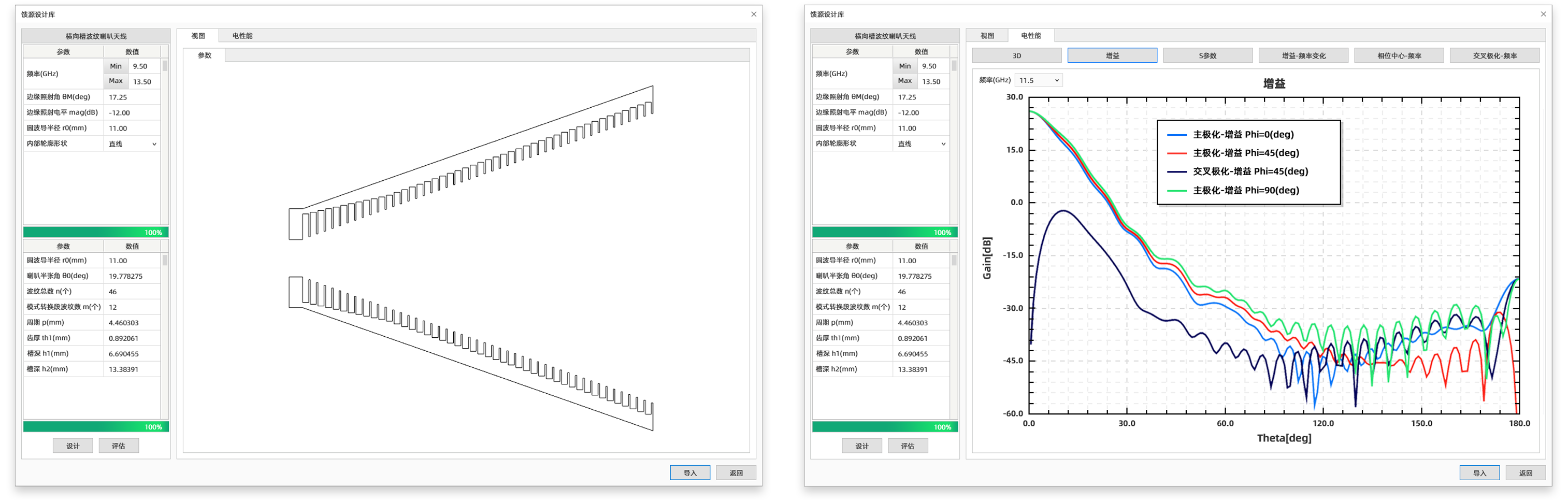

　　波纹喇叭馈源设计优化

　　细致结构支持优化设计

　　自动生成RDSim工程模型

　　支持根据定制需求拓展天线类型

　　电大尺寸仿真

　　RDSim的快速算法与高频算法可以实现不同规模的超电大尺寸辐射

　　散射问题分析

　　算法融合

　　矩量法求解器：改进的高精度积分方程矩量法通过奇异性积分方程加速技术、积分方程改进求解技术提升了矩量法的奇异性和近奇异性处理精度，从而提高了结果求解的准确性；适用于电小/电中尺寸复杂电磁结构的精确求解

　　多层快速多极子求解器：支持体等效/面等效、电场积分（EFIE）/混合场积分（CFIE）求解模式，具有高精度、快速收敛、低内存占用的特性；适用于电中/电大复合材料模型的高效求解

　　积分方程直接求解器：应用自适应交叉逼近、矩阵低秩分解、矩阵压缩等技术及多种并行技术实现中大规模结构的快速求解；其多激励一次性快速求解的特性高度适用于千级波束天线罩、宽角域小步进单站RCS等多激励工程，并支持求解常规迭代算法难以收敛的结构，如腔体结构

　　CMA特征模求解器：引入子结构特征模算法，可区分天线与天线所处环境，在考虑天线与环境电磁耦合的情况下精确求解天线自身的特征模式；适用于复杂平台上的天线布局及可穿戴天线设计分析

　　高频求解器：改进的光学类算法（SBR+）结合了几何光学(GO)、物理光学（PO）与物理绕射理论（PTD），并集成了GPU加速技术，大幅度降低求解内存与时间，可实现千倍电波长以上的目标的快速电磁求解；支持针对超电大规模目标的电磁辐射、散射问题分析，以及大型平台天线间的干扰分析

　　有限元求解器：支持灵活处理复杂几何形状和材料的非线性行为，并提供高精度的数值解；适用于多频率维度精细复杂电磁结构的仿真及优化

　　时域求解器：改进的时域电磁求解算法可提供对电磁场的直观时域描述，实时显示电磁场演化、表面电流和场；支持高效处理含有复杂结构和介质的多尺度电磁问题、电大问题和宽带/超宽带电磁问题

　　RCS成像

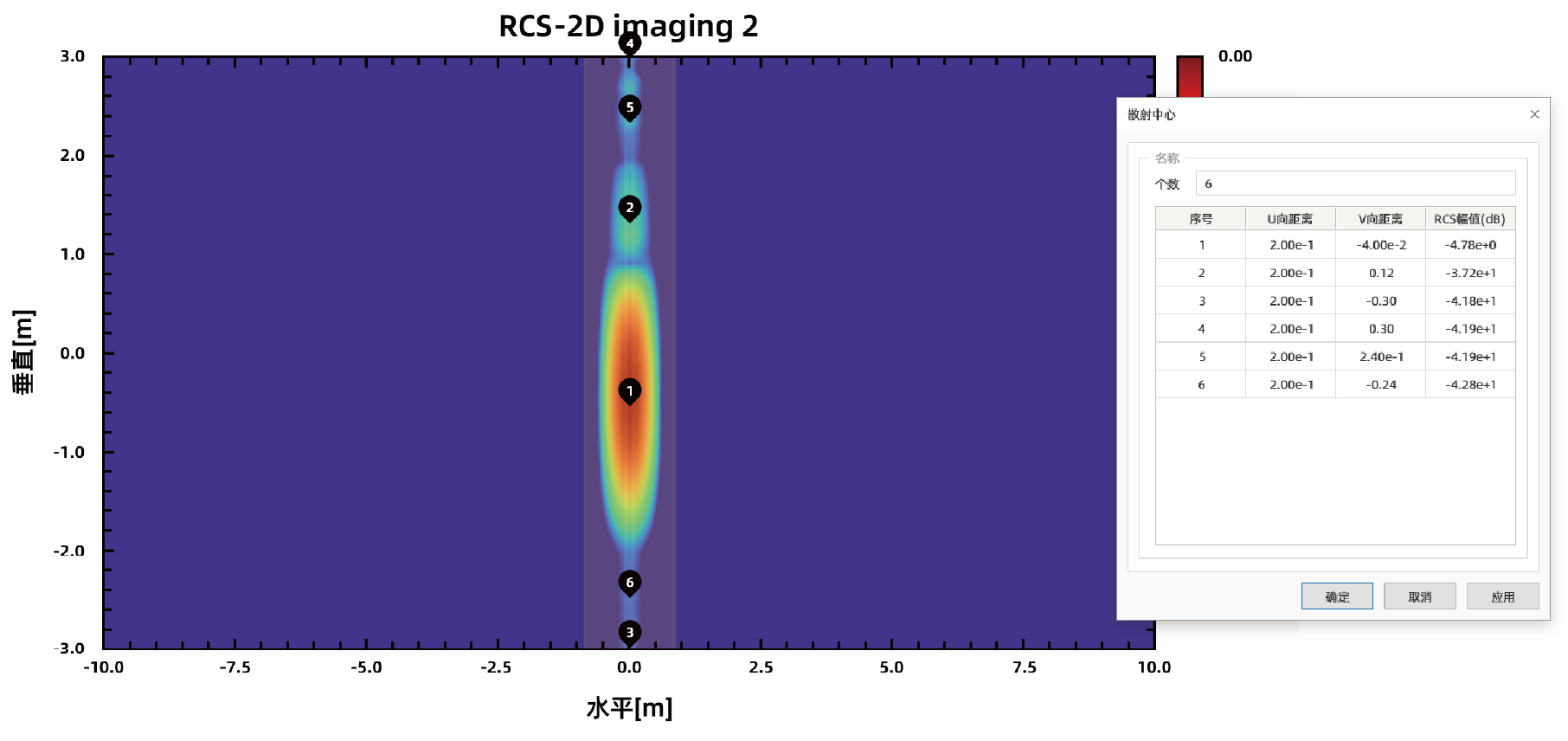

　　RDSim能够进行低可观察（LO）目标RCS级别的精确计算，具备同时处理细节贡献的能力，从而进行细小散射热点提取，并具备RCS成像热点（Hot Spot）诊断性分析成像圈图和成像反演等功能，实现针对不同场景的高精度多维度成像

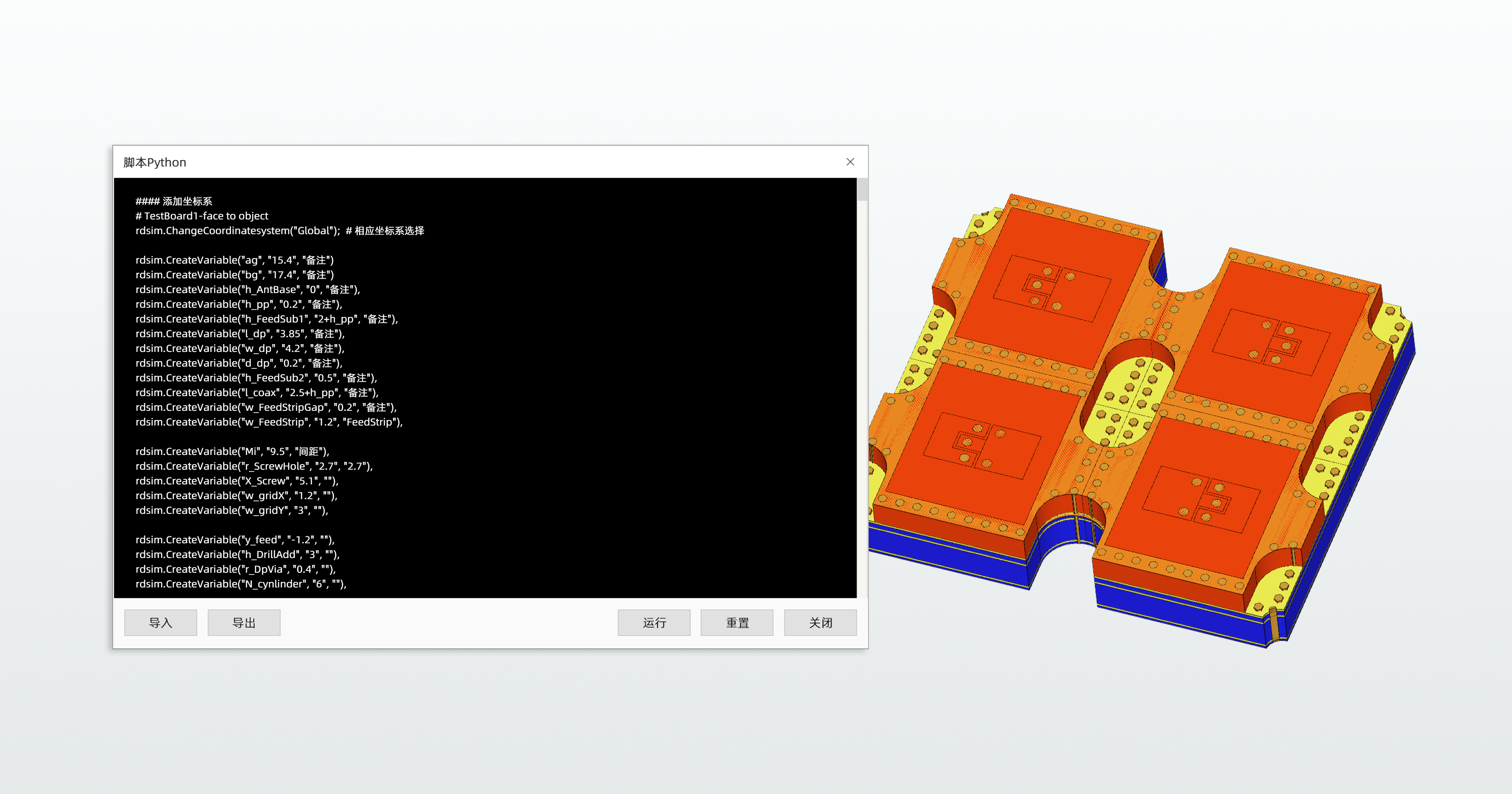

　　脚本

　　RDSim的脚本功能涵盖了脚本外部调用和脚本录制两大核心部分，用户可以使用python脚本进行快速建模、激励设置、结果设置、剖分、运行等全面的工程操作

　　通过脚本录制，用户可以轻松地将操作流程转化为python脚本，并对脚本进行2次编辑和重复调用，最大化避免仿真中的重复性工作

　　几何清理

　　RDSim的高级建模模块涵盖了全面的几何清理功能，如倒圆/倒角清理，细小孔洞清理、面缝合等，针对工程应用中的复杂结构，实现高效的模型简化与修复，从而提升工程的计算效率、内存占用、准确性、收敛性等性能
