大型科学计算与仿真支撑平台SimuWorks，由大型科学计算与仿真引擎SimuEngine、通用图形化自动建模系统SimuBuilder、模块资源管理器SimuManager、模块资源库SimuLib及其他仿真功能软件组成，可为各种过程工业系统的大型科学计算、动态特性建模研究、仿真系统开发、优化设计与验证等，提供一体化的、全过程的开发、调试和运行支撑功能。它是由大风科技自主研发并拥有完全的知识产权，获得了科技部和财政部的创新基金资助，并通过国家软件评测中心的高级软件确认测试，被列为北京市火炬计划项目。

　　SimuWorks是一个大型软件包，包含了多个软件，主要组成部分如下图所示：

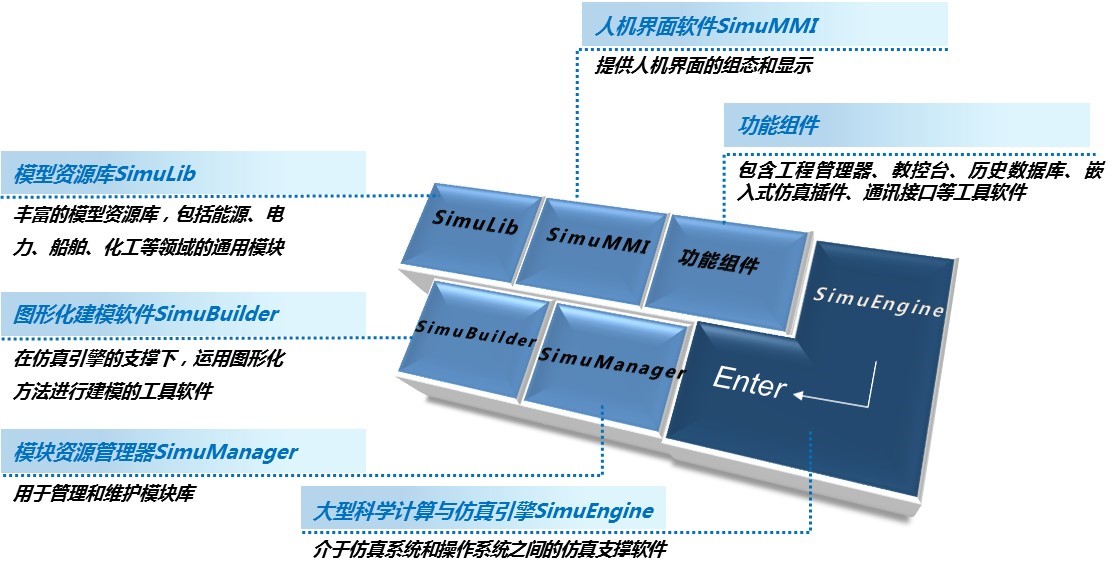

　　SimuWorks主要组成

　　SimuWorks运行于Windows平台，其中SimuEngine是最核心的部分，其他软件都是在它的支撑下运行。SimuWorks的体系结构如下图所示：

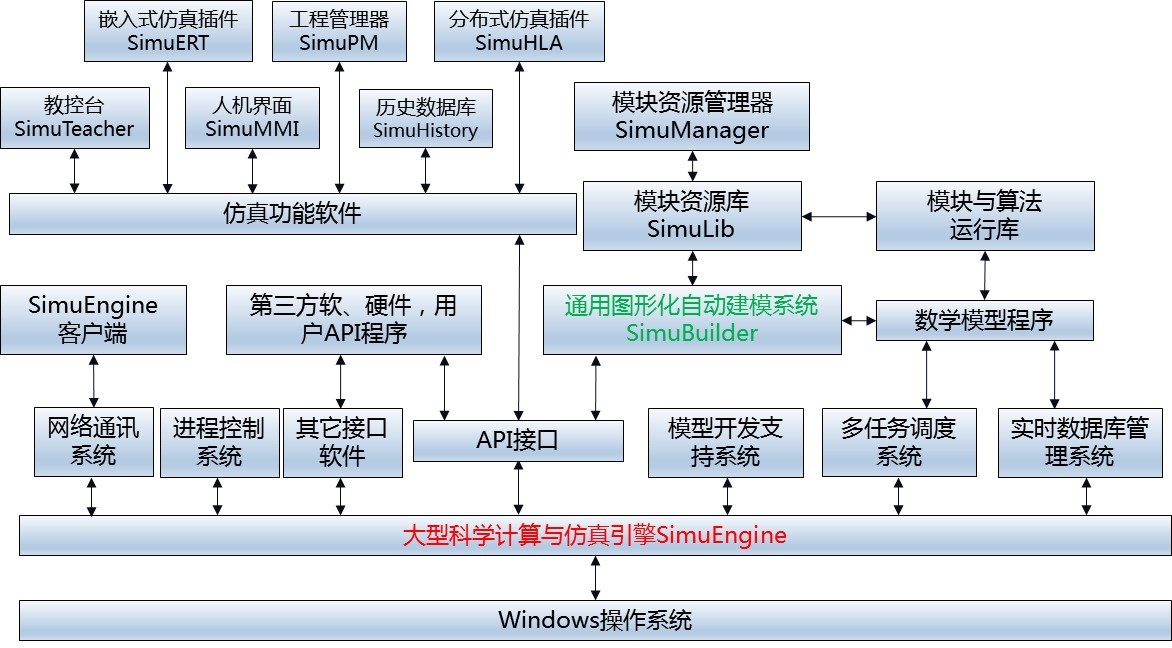

　　SimuWorks体系结构

　　SimuWorks具有如下显著特点：

　　1、采用了高性能的实时数据库和多任务并行调度技术，仿真精度可精确到毫秒级，并提供了各种数据通讯接口，可适用于各类实时仿真系统和半实物仿真系统的开发和运行。

　　2、先进的面向对象的图形化建模功能，可以快速构建与实际系统高度相似的组态画面，并自动生成包括流体网络和电气潮流计算的仿真模型程序。

　　3、提供各类能源、动力、电力和控制系统模块库，以及流体网络和电气潮流计算的实时算法库，并支持自定义模块和算法，配合图形化建模功能，可方便地应用于各类流程工业系统的建模与仿真。

　　SimuWorks先后成功应用于“九五”至“十三五”科技攻关项目、“863”计划、及“两机”国家重大专项，在国内仿真领域处于领先水平，并可对标国际领先软件（中电联鉴字2021年第172号）。依托SimuWorks，公司已成功涉足能源、动力、电力、船舶、航空、航天等多个民用及国防工业领，主要服务对象包括大专院校、科研院所、生产企业、设计单位、设备制造及自动化厂家等。

　　下面为SimuWorks的主要组成部分：

　　大型科学计算与仿真引擎SimuEngine

　　大型科学计算与仿真引擎SimuEngine（早期版本为VCS3和SE2000）是一个介于仿真系统和计算机操作系统之间的可视化仿真支撑系统，可运行在微机的Windows 7/8.x/10/11、以及服务器版本的2008/2012/2016/2019等32位和64位操作系统上。它提供了实时网络数据库及完整的仿真运行支撑功能，支持数据可视化、在线调试、协同开发、多任务并行运行、多流程及分布式仿真等功能。

　　SimuEngine的系统构成如下图所示：

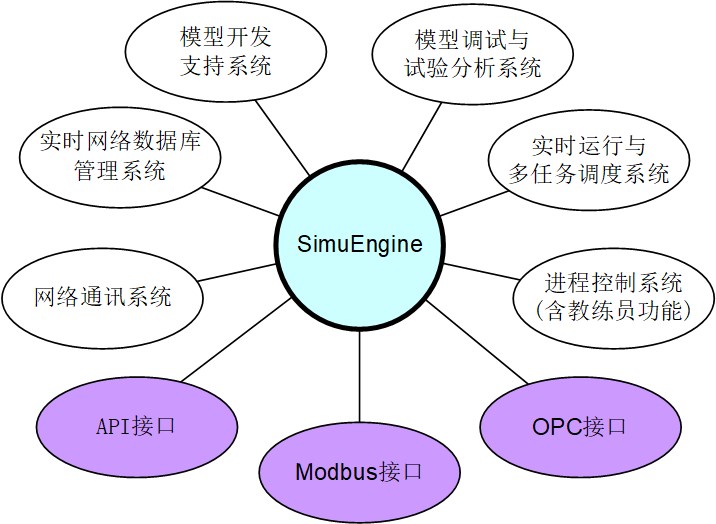

　　SimuEngine系统构成

　　SimuEngine的用户界面如下图所示：

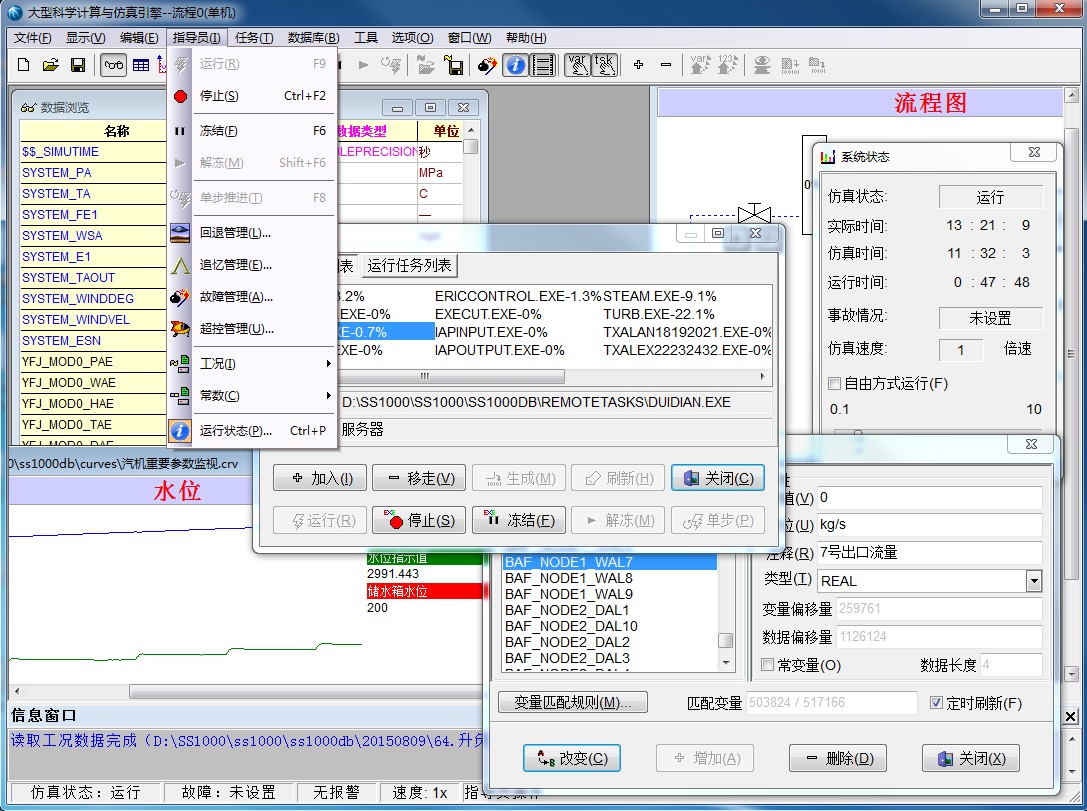

　　SimuEngine用户界面

　　SimuEngine主要功能和特点如下：

　　1.实时网络数据库

　　－专门为大型仿真系统设计

　　－读取速度快，实时性强

　　2.数据可视化

　　－包括表格、曲线、流程图、直方图等

　　－支持画面的在线组态

　　3.在线调试

　　－可随时对数据库中的数据进行在线修改，并可以立即影响到模型的计算

　　4.协同开发

　　－支持多人在网络环境下程序协同开发

　　－提供了从编辑、运行、调试等全过程的支持

　　5. 完整的教练员功能

　　－包括运行、停止、冻结、解冻、改变速度、故障设置、工况保存、回退、追忆等

　　6. 结构灵活

　　－既可以单机模式运行，也可以在局域网中以“客户/服务器”模式运行，便于系统扩展

　　7.仿真精度高

　　－最小仿真步长可达1毫秒

　　－最小数据刷新周期50毫秒

　　8.占用资源少

　　－在普通商用计算机上，仅占用3～5%的CPU资源

　　9.多分组仿真

　　－可以在一套硬件系统上同时开发或运行不同的仿真系统，或者同一仿真系统的多个实例

　　10.良好的可维护性和可移植性

　　－Windows 7/8.x/10/11，以及服务器版本Windows 2008/2012/2016/2019等

　　11.多任务并行运行

　　－支持多任务运行和多CPU环境下的并行计算

　　12.开放性好

　　－提供了方便的API接口

　　－支持OPC协议，提供OPC Server和OPC Client接口程序

　　－支持Modbus协议，提供Modbus Master和Modbus Slave接口程序

　　通用图形化自动建模系统SimuBuilder

　　SimuBuilder是在SimuEngine的支撑下，使用图形化方法进行建模的工具软件，可运行在微机的Windows 7/8.x/10/11、以及服务器版本的Windows 2008/2012/2016/2019等32位和64位操作系统上。它采用了面向对象的模块化建模方法，使其建模过程与实际系统具有良好的亲和性，方便快捷、自动化程度高。其良好的通用性和高度的开放性，为使用者提供了足够的扩展空间。

　　SimuBuilder大大地提高了仿真系统开发的效率，这是因为：

　　1）SimuBuilder提供了大量的通用算法和成熟的模块；

　　2）图形化的建模方法降低了系统建模的难度，使用者能简单而有效地开发仿真系统；

　　3）SimuBuilder提供了先进的运行和调试工具，可以在多个层面上实现模型的调试。

　　SimuBuilder用户界面如下图所示：

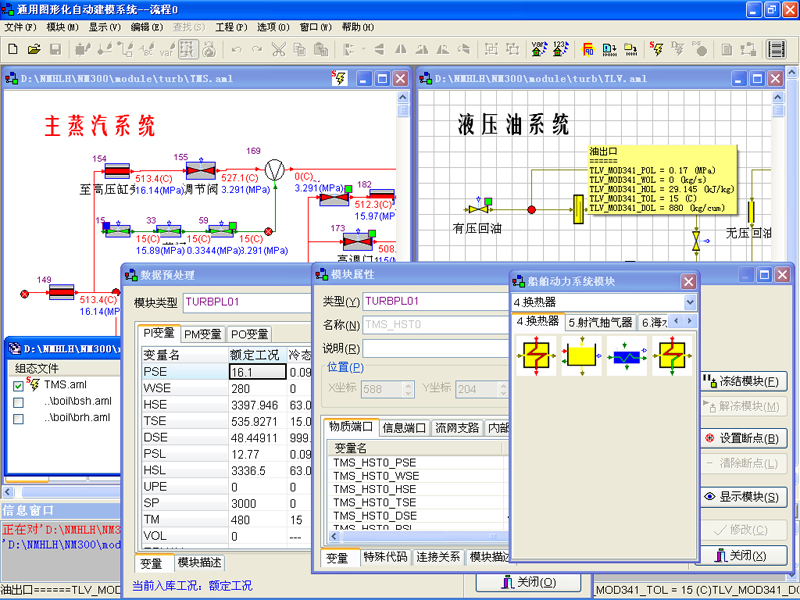

　　SimuBuilder用户界面

　　SimuBuilder主要具备如下功能及特点：

　　1.面向对象的方法

　　－能构成与实际对象高度相似的组态画面

　　2.丰富的图形单元类型

　　－模块、节点、连接线、注释、变量标签

　　3.强大的图形编辑能力

　　－增加、删除、移动、缩放、翻转、旋转、对齐、及多级Undo和Redo功能

　　4.高度的开放性

　　－用户可以方便地修改或添加自己的模块

　　5.自动化程度高

　　－自动生成包括流体网络和电气网络的模型程序

　　－能按照易于理解的方式，自动生成程序变量

　　6.生成模型方式灵活

　　－既可以生成源程序，也可以不生成而直接运行

　　7.数据预处理功能

　　－可以方便地利用设计和运行数据获得仿真所需的其它数据

　　8.自动布线功能

　　－最大限度地减少用户的工作量

　　9.运行数据实时监测和修改

　　－可以在组态窗口中在线显示和修改运行数据

　　－可以利用连接线的红、绿色变化显示逻辑状态

　　10.先进的调试功能

　　－可以在模块级别执行冻结、解冻、断点设置、单步执行、源代码跟踪等功能

　　模块资源管理器SimuManager

　　模块资源管理器SimuManager为SimuBuilder的附属软件，主要用于对设备仿真模块库的管理和维护，用户可以增加自己的模块，也可以根据需要对已有模块进行删除和修改。同SimuBuilder一样，它可运行在微机的Windows 7/8.x/10/11、以及服务器版本的Windows Server 2008/2012/2016/2019等32位和64位操作系统上。

　　为了便于对模块资源进行管理，将模块库的组织结构分为三层，由上到下分别为模块组、模块类和模块。这样，所有的模块就由若干个模块组构成，每个模块组中包含了若干个模块类，每个模块类下又包含了若干个模块。每个模块包含了图标、端口、变量、运行代码、预处理代码、说明、版本号、作者信息等等。

　　SimuManager用户界面如下图所示：

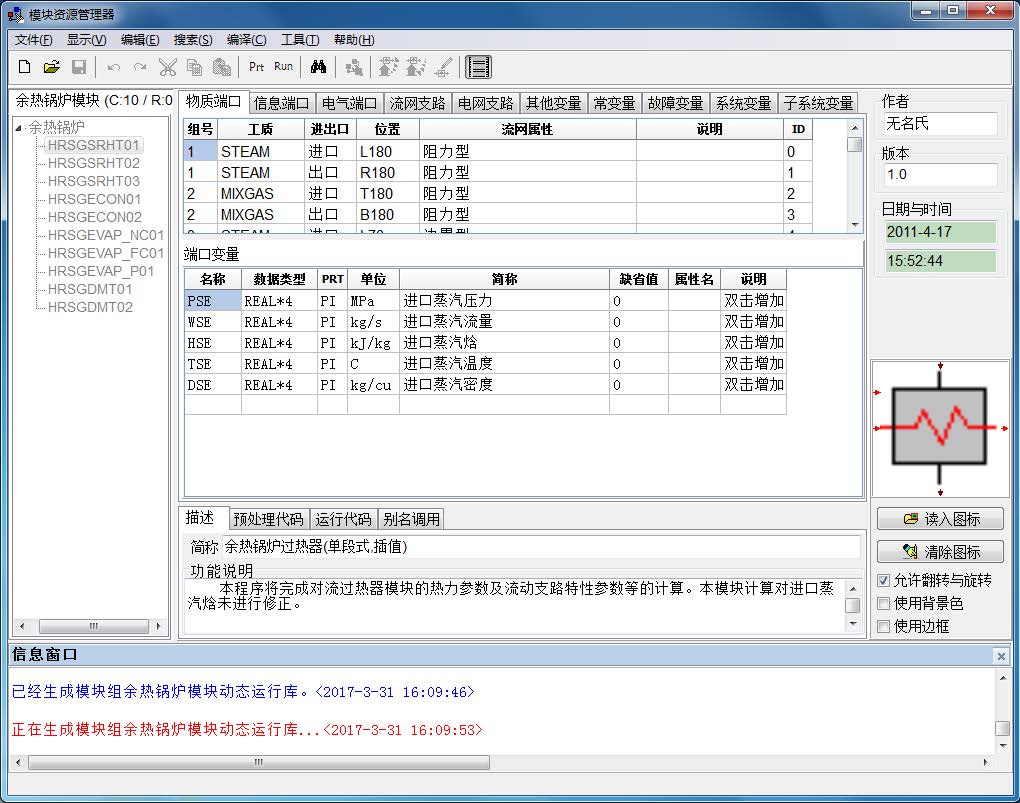

　　SimuManager用户界面

　　窗口的上部为主菜单和工具栏，下部为信息窗口和状态显示区，中间部分从左至右依次为：左侧为当前打开的模块组，以及所包含的模块类和模块；中间为模块端口、支路、变量、运行代码和预处理代码定义，以及模块描述；右侧为作者、版本和事件信息，以及图标和显示方式等。

　　SimuManager支持使用C/C++、Fortran和Python语言编写模块代码。也可以利用SimuManager的别名调用功能，将任意的DLL文件封装为模块，这样就可以在没有源程序的情况下，将使用其他编程语言、编译器或工具软件生成的模块，无缝连接至模块资源库中，与系统提供或自己开发的模块一起使用。
