  UT-503D RS-232到RS-485/RS-422隔离转换器

  产品名称:隔离转换器

  规格型号:UT-503D

  通信协议:RS-232到RS-485/RS-422

  传输速率:300bps-115.2Kbps



  产品概述:

  UT-503D隔离转换器兼容RS-232、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号,内置的数字隔离器,能够提供高达2500Vms的隔离保护,带有快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS(TRANSIENTVOLTAGE SUPPERSSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路组件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHINING)和ESD,提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。RS-232接口端通过一个三位接线柱与兼容RS-232C标准接口相连,RS-422、RS-485端通过五位接线柱为输出端。转换器内部带有零延时自动收发转换,独有的IO电路自动控制数据流方向,而不需任何握手信号(如RTS、DTR等),无需跳线设置实现全双工(RS-422)、半双工(RS-485)模式转换即插即用。确保适合一切现有的通信软件和接口硬件,不需要对以前的基于RS-232的工作方式作任何软件的修改。

  UT-503D隔离转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接128个RS-422或RS-485接口设备,数据通讯速率300bps-115.2Kbps,带有电源指示灯及数据流指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。

  性能参数:

  1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准

  2、电气接口:RS-232接口输入三位接线柱,RS-422/RS-485接口输出五位接线柱

  3、保护等级:RS-232接口+/-15KVESD保护,RS-422、RS-485接口每线600W的雷击浪涌保护

  4、电源输人:DC9-30V 80mA@9Vmax

  5、隔离度:隔离电压2500Vrms 500VDC连续,电源、信号输入输出三端隔离

  6、工作方式:异步半双工或异步全双工

  7、信号指示:三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD

  8、传输介质:双绞线或屏蔽线

  9、传输速率:

  115.2Kbps到300M

  38.4Kbps到2.4KM

  9600 bps 到5KM

  10、外形尺寸:102mmX72mmX22mm

  11、使用环境:-40℃到 85℃,相对湿度为5%到95%

  12、传输距离:0-5000米(115200bps-9600bps)

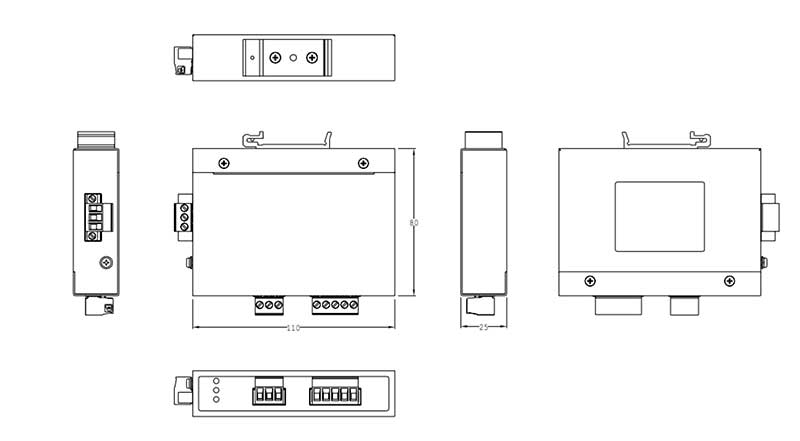

  产品尺寸:
