压缩机外壳模态测试

　　压缩机的噪声大部分是通过压缩机外壳进行噪声辐射，因此压缩机外壳设计对降低设备噪声非常重要，通过对压缩机外壳模态参数的求取是改善外壳设计的关键性依据。

　　测试方案

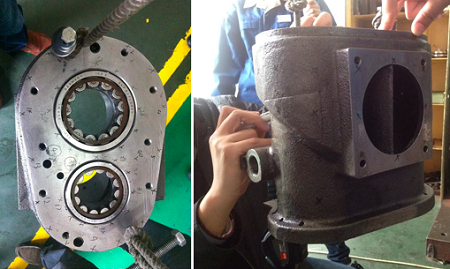

　　实验对某型号压缩机机壳进行模态实验, 使用力锤激励机壳，加速度传感器测量机壳响应信号，分析响应点与激励点之间的频率响应函数(FRF)，获得该机壳的动态特性，包括共振频率、阻尼和振型。

　　测试系统构成

　　本次模态实验的软硬件：

　　NI USB4431高性能动态信号采集卡；

　　Dytran三轴加速度计；

　　朗斯LC1301B型力锤；

　　其高科技SignalPad测控软件。

　　测试方案

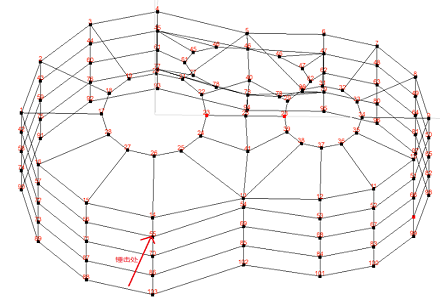

　　压缩机模态实验使用锤击法，被测机壳使用缆绳悬挂，总测点数103个，锤击处位于节点55附近。

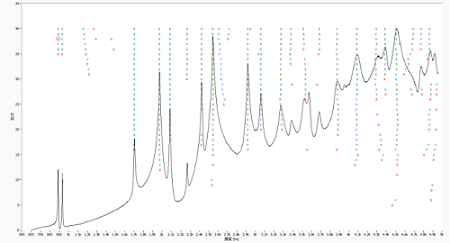

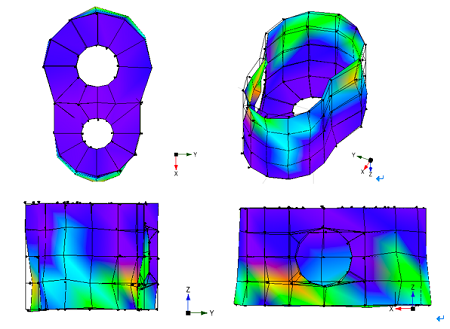

　　实验使用移动响应点的方法，即力锤在固定点敲击，每次将三轴加速度传感器移动到不同点采集响应信号。利用SignalPad测控软件和数据采集硬件同步采集力锤激励信号和加速度响应信号。利用SignalPad模态分析模块对采集到的激励和响应信号进行模态分析，得到下图所示的稳态图，由此可进一步得到共振频率、阻尼及振型。

　　结论

　　利用SignalPad模态分析模块，结合NI的动态信号采集设备、加速度计以及力锤，可以经济高效地进行实验模态，得到被测对象的共振频率、阻尼与振型。
