绝缘栅双极晶体管是一种功率半导体器件,用于电动汽车、火车、变速冰箱、空调等现代家电的高效快速开关这些器件是为携带高电流而设计的,很多时候会由于高热导致封装接线失效。通过采用英特仿真的多物理场耦合分析软件,对IGBT进行电磁-热双向耦合分析,模拟IBGT模块在20A电流作用下,导电组件生热以及各组件的变形和应力情况。
问题特点:
电-热-结构三场耦合考虑温度对电场的影响双向耦合

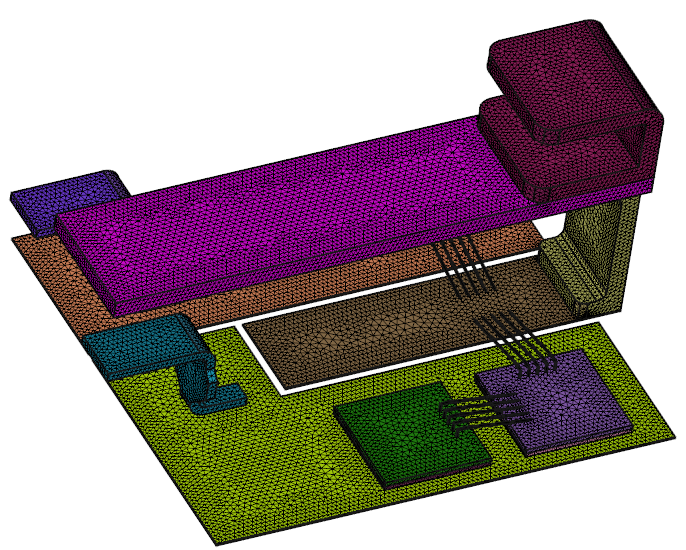

IGBT分析模型

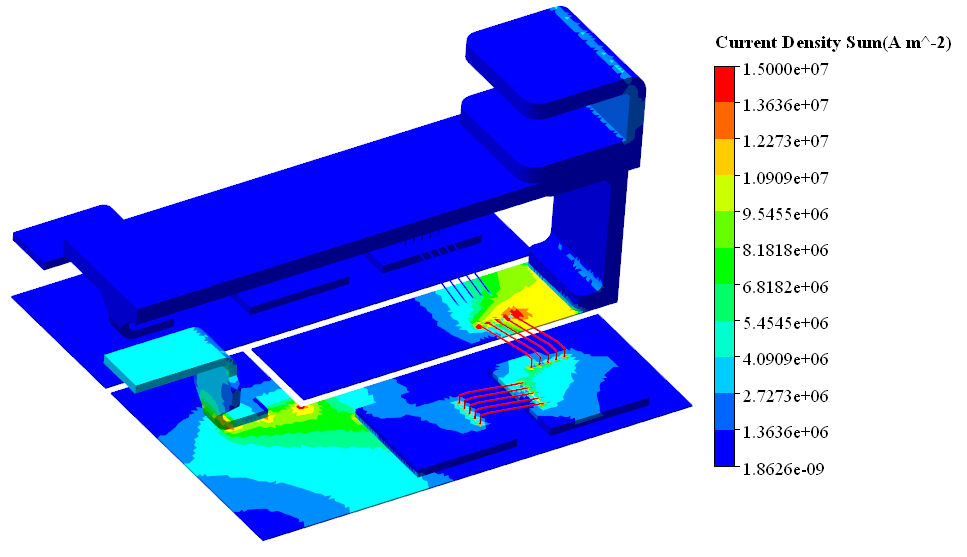

IGBT电流密度分布云图

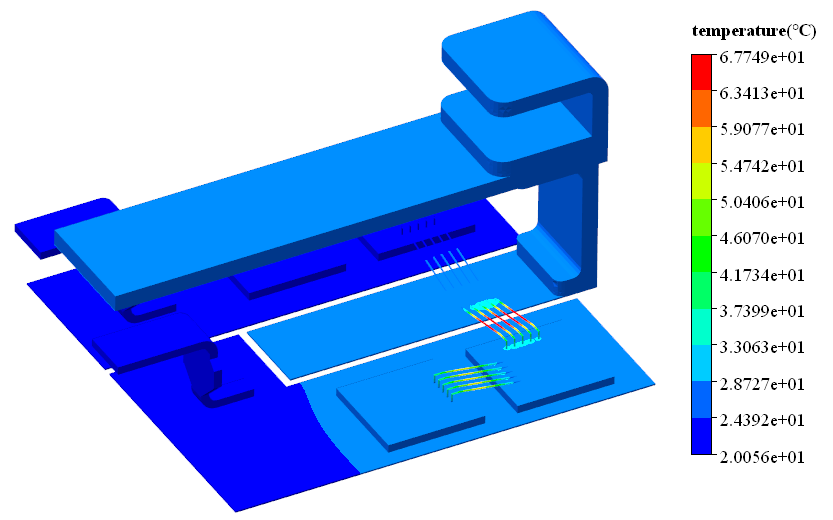

IGBT温度分布云图

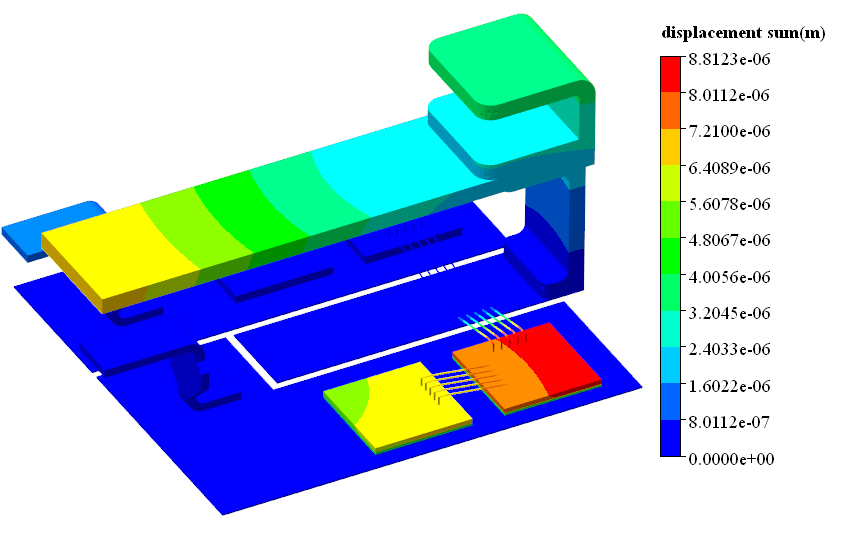

IGBT结构位移分布云图

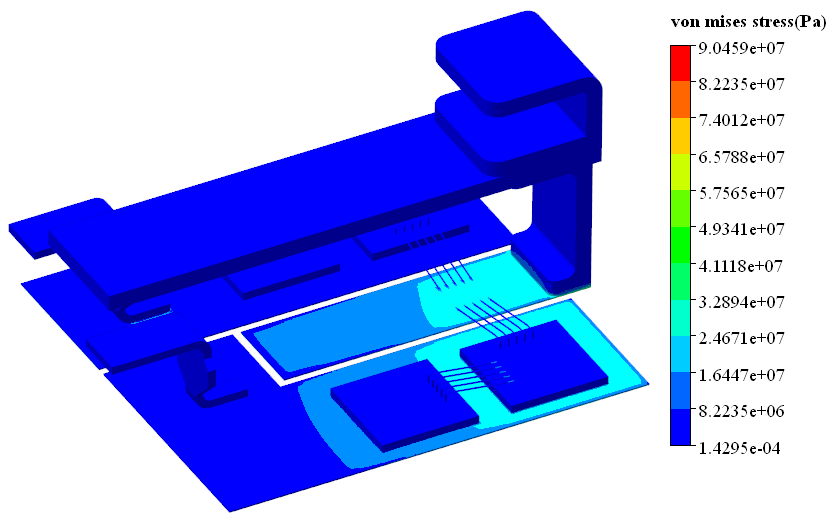

IGBT结构应力分布云图
