案例简述

　　本项目实施于2017年，属于传统化的SCADA项目，实现了对电缆沟、隧道、电力井盖内的有害气体及环境的安全监测，并且利用现代高科技电子技术、传感器技术、通信技术、嵌入式技术、计算机技术以及网络技术，对隧道内视频图像、电缆表面温度，泄露电流、有害气体浓度、水位等因素进行实时监测分析，最终实现了对电力电缆隧道的集中检测、展示以及控制，实现了管控一体化的目的。

　　价值亮点

　　案例亮点

　　项目所采用的ForceControl为力控自主研发的产品，并充分延续了力控产品系列的可组态思想，并且产品间能够实现无缝对接，在大幅缩短项目建设周期的同时，也降低了二次开发难度;

　　系统平台形成了大量的驱动接口和多种通信方式，物理层支持RS-232/485、以太网、现场总线，通信软件支持各种通信协议，能够与多家光纤测温仪、系统进行对接，减少集成难度，提高工程开发高效快捷;

　　系统平台支持断线重连和续传，通讯故障后具备自动恢复功能;

　　系统平台具有成熟的视频播放功能，支持包括海康、大华、英飞拓等市面主流视频品牌的播放控件，无需单独订制开发;

　　系统平台支持webservice接口协议，通过该协议可以快速的和数据中心进行数据交互，把数据展示到中心大屏上面;

　　系统平台采用了GDI+绘图技术，用户可以实现图元的各种阴影和过渡色的填充，使图形的渲染更出色，界面的展示更美观;

　　项目所建设的系统具有丰富的二次开发接口，能够支持与第三方平台的无缝对接。

　　案例价值

　　该系统平台利用视频远程监控各站点信息代替人工定期前往各隧道口进行巡检的工作，减少了人工巡检工作量，降低了人工成本以及人力资源消耗。系统平台能够实时显示电缆接头处的温度值、温升值，以及各防区的氧气浓度、一氧化碳浓度、硫化氢浓度、甲烷浓度，辅助工作人员可以实时总览各测点状况，并将以上参数以趋势曲线形式进行呈现，进而进行预测分析，达到预处理动作，实现预警作用，降低了事故发生的概率，提升了人身安全和社会安全系数，降低了财产和资源的损失。案例分解系统框架

本系统框架主要由现场设备层、网络传输层、智能管理层三层物理结构组成，如下图：

　　核心功能

　　> 电缆状态在线监测系统

　　系统支持对电缆局部放电、温度、接地电流等基础数据的高效稳定采集，并将数据上传至SCADA服务器进行处理存储，同时利用基础数据对各技术监测量进行界面显示，支持谱图分析，报表打印，数据查询，报警等功能。

　　> 电缆隧道环境监控系统

　　系统支持对电缆隧道区间投料口及廊道的设备工况、各种采集器的实时数据进行高效稳定的数据采集，并将数据上传至电缆隧道在线监控平台软件进行集中分析、管理、存储与展示。同时电缆隧道智能接入装置还可接收隧道综合在线监控平台软件或者相关报警控制设备所发来的控制指令，并根据指令要求控制隧道现场的风机、照明、井盖、水泵等设备。

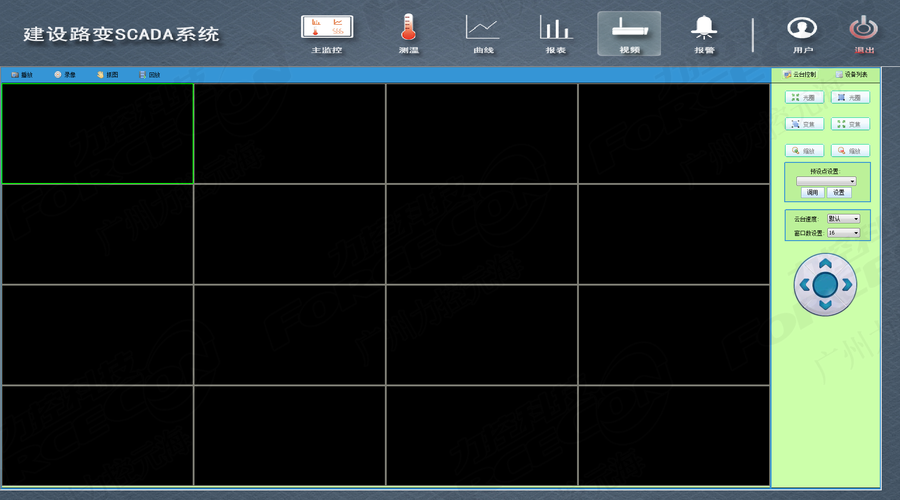

　　> 视频监控系统

　　系统支持对电缆隧道重要部位及出入口处安装的视频监控摄像机的视频数据接入，实现对所有敏感区域的全面覆盖，保证监控中心24小时处于监控状态。

　　> 报警系统

　　系统支持接受电缆隧道内设线型光纤感温火灾探测器、手动报警按钮、声光报警器及烟感探测器的数据接入，并且通过在中控设置的火灾报警控制器，当火灾发生时，实现自动报警并联动相关设备进行灭火工作。

　　技术提取

　　技术特性

　　系统功能采用B/S架构设计，支持Web浏览器不需要安装任何客户端软件;

　　提供多样化生产数据分析图表，实现对生产数据的多角度分析;

　　具有强大的预警报警功能，并且支持多种提醒方式，提高异常处理能力;

　　平台兼容多种关系数据库，支持市面上主流的关系数据库如SQLServer、Oracle等;

　　拥有丰富的图表分析模块包括报表、报警、趋势、柱状图、饼图等;

　　采用开放式接口设计，支持OPC、OPC UA、ODBC/SQL、ActiveX、WebService的访问;

　　平台内置工业协议多达3000种驱动协议;

　　具备强大的编译及运算引擎，应用程序、数据改变、条件、自定义函数等多事件脚本;

　　采用冗余设计，支持设备冗余、控制网络冗余、服务器冗余等工作方式;

　　拥有极高的容错能力，程序进程之间采用分离的服务技术，支持数据传输断线重连与恢复机制。

　　相关产品

　　本系统采用力控自主研发产品包括：工业监控组态软件ForceControl V7.1，产品具体详情请查阅对应详情页如下：

　　工业监控组态软件ForceControl V7.1
