化妆品容器盖缩痕解析

　　一、概要

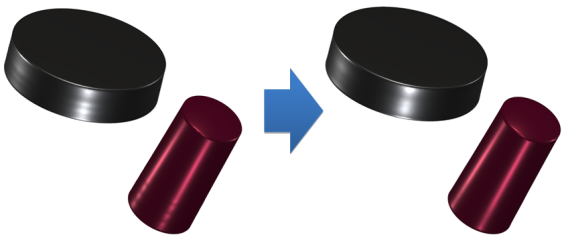

　　化妆品容器对美观设计有很高的要求。但在对其进行注塑成型时，有时会因容器盖螺纹牙形状的影响而在产品表面产生缩痕，进而带来外观上的问题。在本案例中，对采用ASU/MOLD所进行的容器盖的缩痕解析加以介绍。本案例显示，通过变更容器盖基体及螺纹部分的厚度对缩痕进行定量的解析评估及比较，可以预测并掌握形状变更对缩痕以及外观的影响。

　　二、缩痕的产生

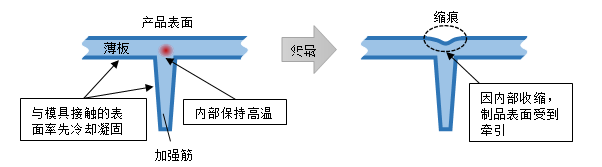

　　在注塑成型时，如果在产品的内侧存在加强筋或凸起，有时会在产品的表面产生称为缩痕的凹坑。它是由于率先凝固的表面（与模具表面相接）受到后续冷却收缩的内部材料的牵引而产生。由于缩痕会对产品的外观带来影响，因此，需要从设计阶段考虑缩痕对策。

　　ASU/MOLD具有精确计算由树脂收缩所产生的缩痕及翘曲的特征。通过使用本软件，可以实现优异的产品形状美观设计。

　　三、解析内容

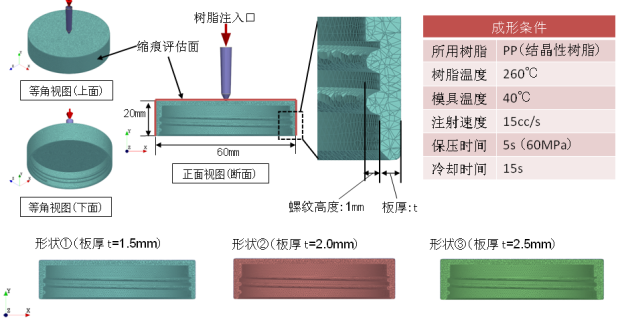

　　采用3种具有不同板厚的形状，对化妆品容器盖进行了解析。将外观部分作为评估面，比较了缩痕的产生状态。

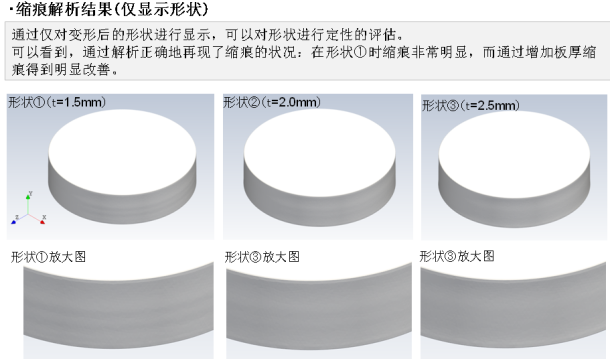

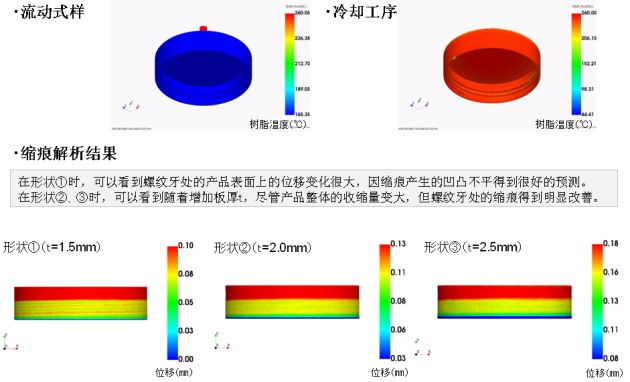

　　四、解析结果

　　五、结论

　　通过采用ASU/MOLD进行解析，正确地预测了缩痕的程度以及由形状的不同所产生的差异。采用本软件可以预判成型缺陷并为产品设计提供指导，从而提高产品质量、减少试做次数。
