TAN交换机，2006B101，2010B104

　　发布时间：2019年

　　产品的主要功能

　　(1)TAN网络--任意拓扑(免配置、自组网、无风暴)

　　(2)TAN网络--高可靠性(有线)

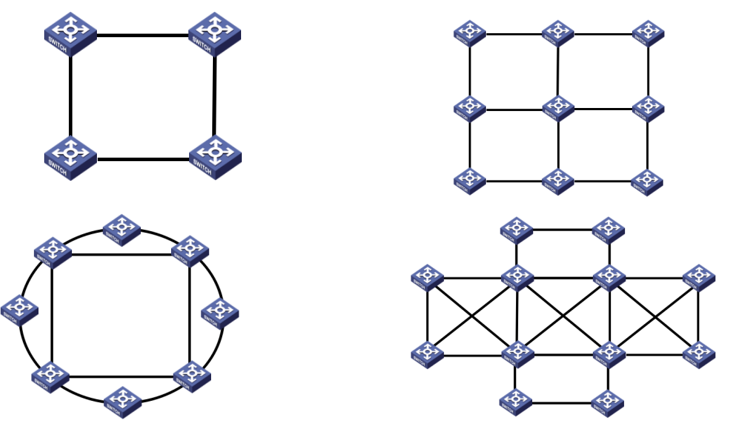

　　如上图所示，TAN网络支持任意/复杂的网络拓扑结构，能够在传统二层网络上打破以太网对网络拓扑结构的限制。通过复杂拓扑构建更多的数据传输路径，在两点通信之前为其规划出多条不同路径。同一时刻，用户的一份数据，在多条路径上都有其拷贝的相同数据向目的地传输(2~4份数据)。当网络出现问题时，只要还有一条或多条路径存在，数据仍能无损的到达目的地，对于用户系统来说，收到完整的数据，网络的故障对业务系统没有任何影响。

　　(3)TAN网络--高可靠性(无线)

　　在环境复杂的工业现场，为了保证无线通信的安全与可靠性，可以搭建如下图所示的网络架构(有线、5G、WIFI)，用户可根据现场需求，对传输方式及组合方式进行自定义，多条通信链路，可以保证移动终端在运动的过程中，不会因为现场环境以及切换而带来丢包率高和通信时延大等问题。

　　TAN交换机收到一份标准的数据包后，自动生成多份，分别通过不同的路径进行回传，TAN网络将收到的数据包进行处理后，发送一份标准的数据包给PC。

　　(4)TAN网络--确定性

　　TAN网络传输确定性含义：

　　1)传输时延上限：实时通道数据帧经过1台交换机的时延<3 us，从源交换机到目的交换机计算如果共有N台交换机，那么数据在网络中的传输时延要<3N us。传输时延有上限保证了在规定的有效的时间内可以完成通信。

　　2)传输时延可测：网络对网络中每个数据帧的传输时延都有纳秒级的记录，网络在提供基础通信服务的同时，也能将传输时延告知应用。

　　如下图所示，TAN采用双通道架构应对实时和非实时流量调度，实现确定性和非确定性的网络融合传输。TAN的确定性传输具有低时延和抖动小的特点，为数据的端到端传输提供了实时性保障。

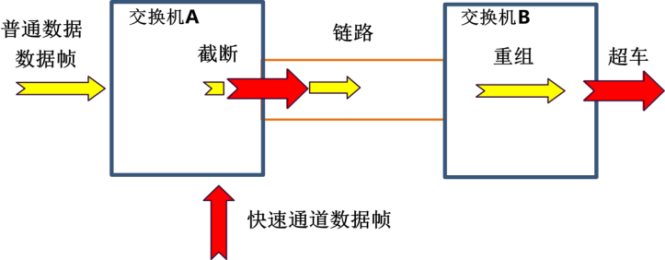

　　如下图所示，每条通道具备优先级且支持优先通信机制;高优先级通道打断低等级的通信，从而保障高优先级通道的低时延转发。完成转发后,低等级通道恢复通信,且在相邻的交换机重组被打断的数据帧。

　　(5)TAN网络--对时服务

　　TAN 网络时钟服务含义：

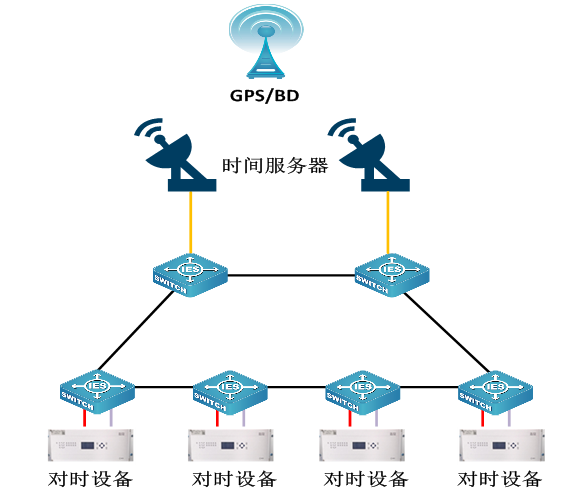

　　如下图所示：

　　与时钟源连接的主交换机从时钟源获得绝对时间

　　主交换机以自己的时钟，通过TIME-BUS(专利)算法高效的将绝对时间发送给所有交换机

　　用户需要对时的设备，直接从本地连接的交换机获取时间，来保证时间的一致性

　　对时属性：

　　任意数量主时钟无缝冗余

　　整网绝对时间同步精度<500ns

　　对时精度不受其他数据影响

　　如GPS断掉，交换机利用自身相对时间保证整网时间同步

　　有网络的地方就有同步

　　(6)TAN网络--定义网络时延

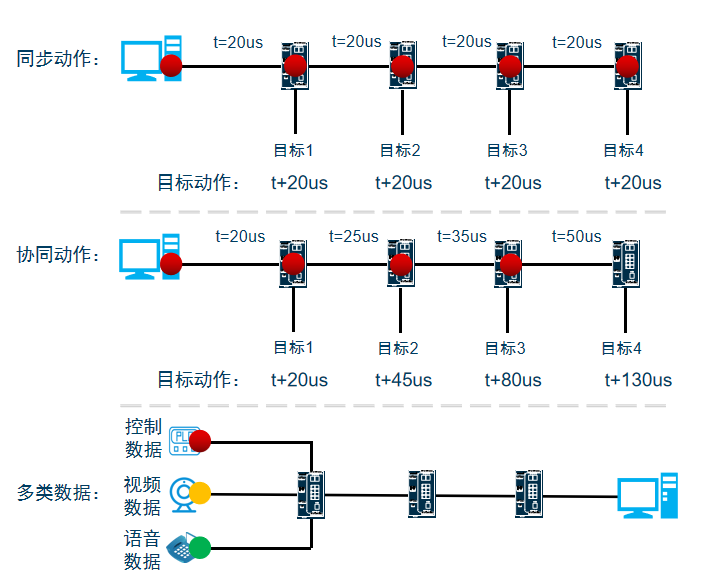

　　可定义的网络时延：

　　可根据具体应用需求，通过软件对数据的传输时延或者下发时间进行设置，以达到多个被控单元的同步动作或协同动作的目标。

　　同步动作：

　　控制指令+传输时延

　　控制指令+准确时间

　　协同动作

　　控制指令+目标动作时间

　　多网融合

　　网络传输多种类型的数据，可将不同类型的数据分别定义不同的传输时延，保证数据传输的准确性

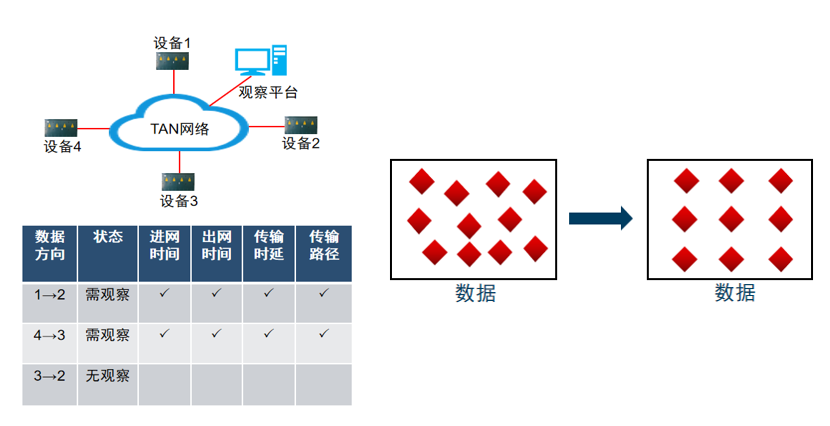

　　(7)TAN网络--网络可观察

　　可观察性网络特性：

　　网管软件实时反应现场网络拓扑结构

　　网管软件实时反应现场网络状态(设备及链路是否故障)

　　数据包的进网时间、网络传输时延、出网时间

　　数据包在网络中的传输路径

　　实时观察现场层设备间的通信状态及通信数据

　　典型用户

　　柳钢;湛钢;石横特钢;马钢;宝钢;海尔工厂及示范线;深部铜矿;白银铅锌厂;马坑铁矿;厦门港口;佛山供电局;深圳供电局
