全方位的解决方案

NTS.LAB TPA传递路径分析模块包含各种分析功能，可以根据试验要求选择不同的方法，具有全面的TPA解决方案。NTS.LAB TPA适用于不同的试验需求及应用场景，无论是简单基础的部件还是大型复杂的结构。NTS.LAB TPA包含了一系列TPA技术，形成了非常完善的传递路径分析方法，包含：传统TPA，工况传递路径分析OTPA，多参考传递路径分析MRTPA，以及主分量分解功能PCA等。

传递路径分析Transfer Path Analysis (TPA)

● 传递路径分析软件是用于评价不同的结构和空气传递路径，及道路激励等对目标位置处(如车内乘员处)声压级的贡献大小，可用于诊断分析发动机悬置匹配隔振，路面激励等是如何传递到车体的，确定哪些是主要的传递路径和方向，在哪个频带或转速上起主要作用等。各个传递路径的贡献量决定于两方面：载荷、源到目标点的传递函数。

● 基于FRF的子结构综合FRF-Based Assembly (FBA)：FBA载荷和响应功能的增加使得我们能够基于FRF进行结构的传递路径分析，FBA支持多点约束计算内力，可评价不同的结构和其它介质传递路径对结构响应的贡献量，具有结构TPA分析和工况OTPA分析以及主分量分析功能。

● 传递函数可以结合锤击法、激振器法（对于结构声）或者体积速度声源激励（互易性）来测试得到。

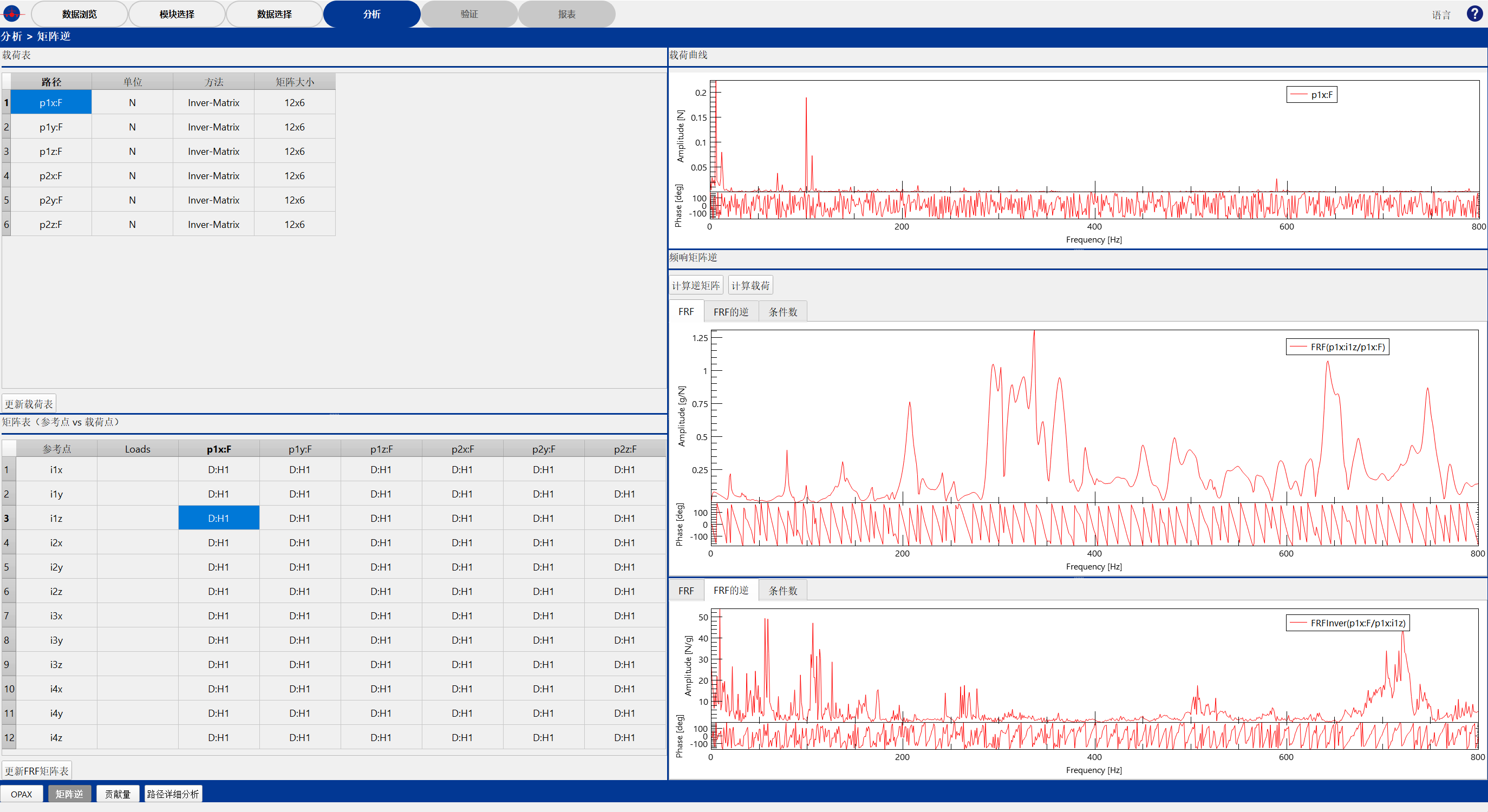

● 对于载荷力的确定，软件提供了多种方法：使用力传感器的直接法、悬置刚度法、用于简单传递关系的悬置位移法，以及用于复杂传递关系(如无法测量力和分布力情况)的逆传递矩阵方法。

● 系统自带数据完整性自动检查功能，逆矩阵条件数检查功能。

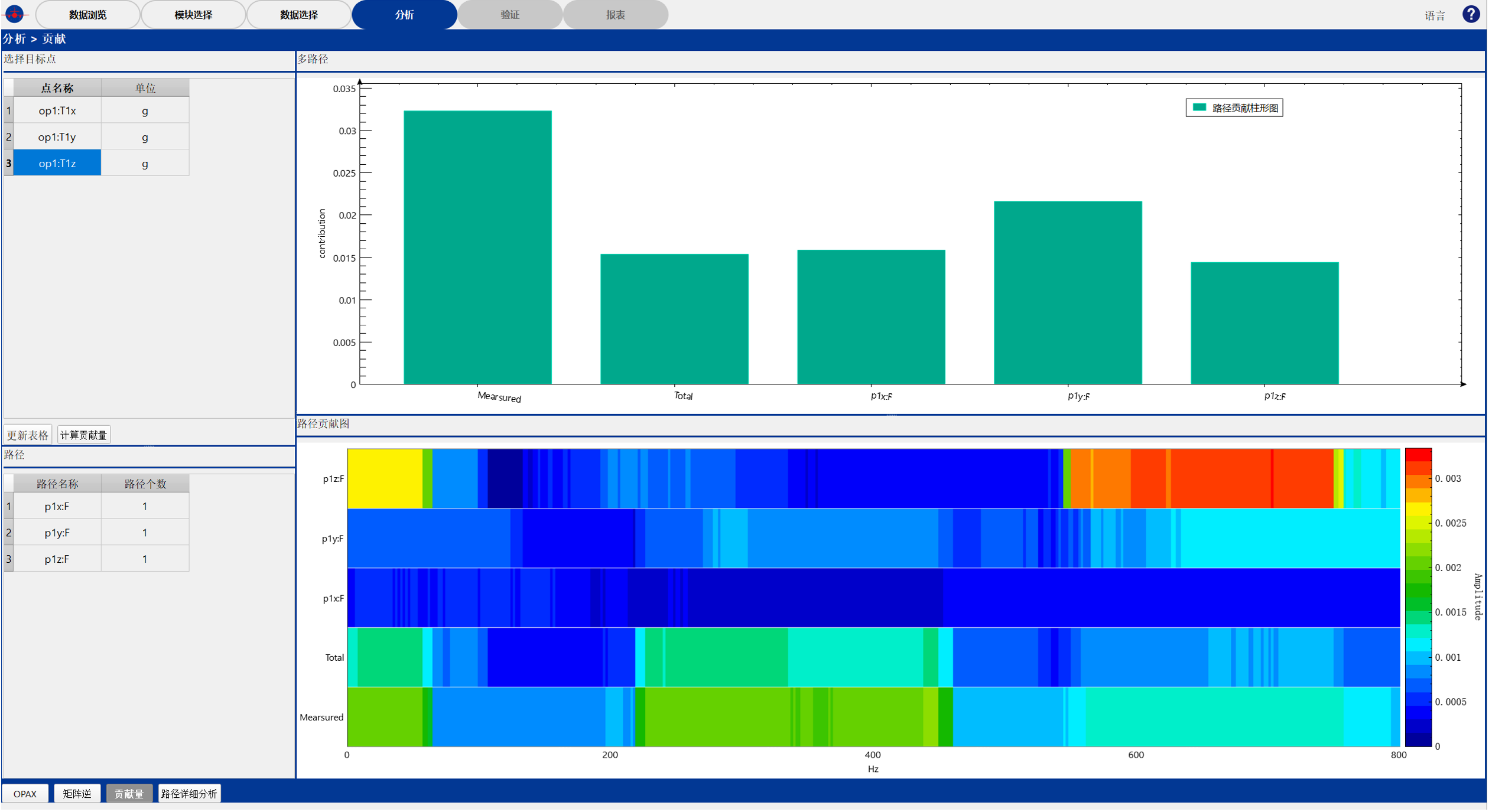

● 对于最后得到的传递路径贡献量分析结果，以四维图形方式显示，也可以用向量合成图的形式显示。可以交互的选择各个工况，对各主要阶次/频率成分进行贡献量分析。



OTPA 工况传递路径分析

● OTPA能够直接通过工况下的测试数据直接建立悬置动力学参数模型，从而进一步直接识别得到工况载荷，结合传递函数进行各个传递路径的贡献量分析。

● OTPA对于工况载荷的识别支持直接法和间接法两种方法。直接法包括使用力传感器和悬置刚度法两种方法。间接法包括单自由度法和等窄带宽法。

● 支持使用预先的数据，交互限制悬置特性关系。

● 支持空气声和结构声的矩阵元素平衡功能，并可使用预先数据，交互设定平衡阶数。

● 系统自带数据完整性自动检查功能，逆矩阵条件数检查功能。

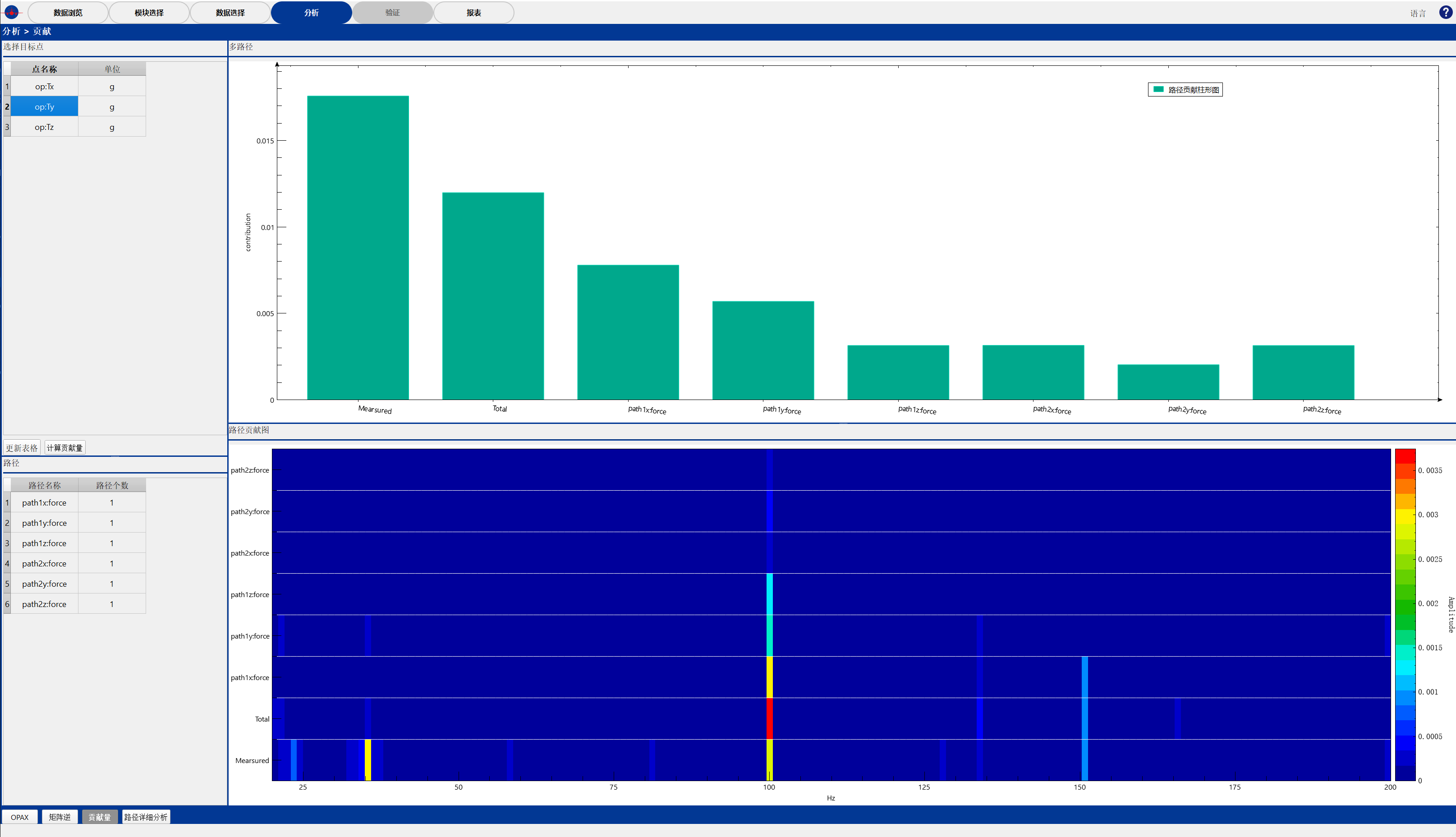

● 对于最后得到的传递路径贡献量分析结果，可以用四维图形方式显示，也可以用向量合成图的形式显示。可以交互的选择各个工况，对各主要阶次/频率成分进行贡献量分析。

多参考传递路径分析MRTPA

主分量分解功能PCA
