高精度分布式多功能LXI总线动态信号分析系统

关键词：数据采集系统数据采集仪数据采集器动态信号采集

发布时间：2025-01-22

所属领域：

其它产品

适用行业：

机械设备制造业航空航天电子与通信仪器仪表汽车整车/零部件

自主产品

产品介绍

产品参数

产品手册

咨询留言

联系信息

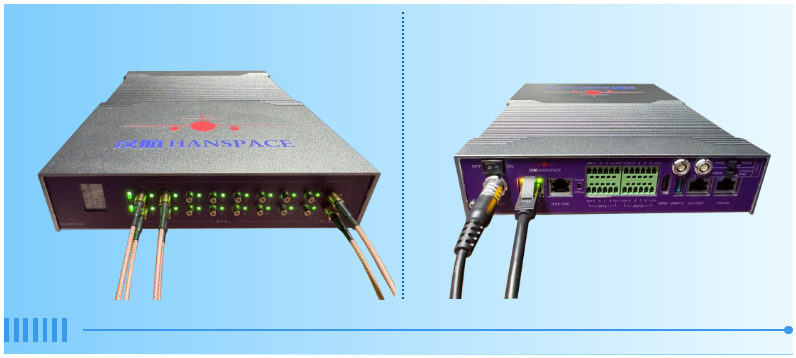

数据采集分析硬件不断的向尺寸更小、性能更强、通道更多、信号更全的高密度方向发展，汉航凭籍其深厚的工程技术积累与创新精神，面向结构动力学工程界推出了全新一代小型高密度高性能分布式LXI总线动态信号分析系统--汉航Hunter H28，为追求卓越性能与多功能精准测量的您带来前所未有的惊喜！

汉航Hunter H28，它集卓越性能、小巧设计于一身，无论是精密的科研应用，还是环境恶劣的外场工况，H28都是您最得力的助手！它将多种测量和控制功能融合于一体，既可以作为数据采集及模态测试前端、又可以作为振动控制系统、还可以作为声学控制和声学相机前端，避免了用户使用多个单一功能设备的繁琐，降低了学习成本、试验配置成本，提高了测试效率。

关键参数

16路IEPE/电压/电荷信号测量，2路信号源通道，2路转速通道，1路USB，1路HDMI，8通道隔离数字I/O通道，1路触发入，1路触发出
支持LAN网络通信、支持LXI A类总线、支持IEEE 1588v2 PTP精密时钟同步协议、基于Web的页面设置，每通道独立LED状态指示
内置Linux操作系统、内置坚固CF卡及TF卡、支持在线/离线数据采集
每通道独立24位Σ-Δ A/D，每通道并行独立采样频率204.8kHz（可扩展至更高），支持FPGA、内置独立硬件DSP
支持具有IEEE 1451.4 Class 1类接口的TEDS传感器
支持直流9-36V、PoE供电和自适应交流220V 供电

高密度设计
汉航Hunter H28拥有16路输入通道，每通道可采集IEPE、电压、电荷等信号，内置2路信号源、2路转速，1路USB，1路HDMI，8通道隔离数字I/O通道、1路触发入和1路触发出，丰富的配置可全方位地满足您多样化的测试需求。
电荷量程从1pC到100000pC，电荷增益0.1/1/10/100/1000 mV/pC的灵活调节能力，无论是微弱信号还是大量级信号，都能轻松处理，确保测量结果的精准无误。
高速采样
每通道独立24位Σ-Δ A/D，每通道并行独立采样204.8kHz（可扩展至更高），汉航Hunter H28能够快速、高精度地捕获到信号的细微变化，为您提供实时、准确的被测对象的动态特性，而不会遗漏任何重要的信息。实现对高速、高频振动、噪声信号的精确采集、控制和分析，为您的研究与工程应用提供坚实可靠的数据支撑。

智能互联，分布操控
汉航Hunter H28支持LAN网络通信，无论是在实验室的局域网环境，还是工业现场的分布式网络布局下，都能轻松实现设备间的稳定数据传输，支持LXI A类总线 IEEE 1588v2 PTP精密时钟同步协议，确保多台设备协同工作时，时间同步精准到纳秒级。
基于Web的页面设置，让配置变得简单直观，您只需通过简单操作即可完成设备配置与参数调整，随时随地掌控测量过程。
汉航为Hunter H28配备了电子墨水屏，可以独立显示每台硬件的使用情况，即便是设备关机的情况下依旧可以显示通道信息，此外，每通道独立LED状态指示，实时反馈通道工作状态，让您对设备运行情况一目了然。

强大内核

内置Linux系统，同时配备50针坚固式CF卡和TF卡，汉航Hunter H28不仅具备强大的数据处理能力，还能轻松应对海量数据的存储需求。
汉航Hunter H28支持在线/离线数据采集模式，无论是实时监测还是事后分析，都能灵活处理。
系统内置FPGA和独立硬件DSP处理器，为实现复杂的信号处理算法提供了强有力的硬件支持，极大地提高了数据处理的效率，让您的测量工作更加高效、便捷。
支持直流9-36V、交流220V自适应、PoE供电的设计，大大拓宽了设备的适用场景，无论是在有电源供应的固定测试台，或是仅支持PoE供电的远程监测点，Hunter H28都能随时配置，迅速投入工作。

操作便捷

Hunter H28设计始终秉持为工程师服务的指导思想。它采用紧凑、轻便的模块化设计，这种模块化的设计能够根据不同测试需求对设备进行灵活配置，无论是单独使用、分布式使用或在机箱中使用，亦或是与汉航其它型号数据采集前端级联使用，可自由组合为最贴合项目应用要求的测试系统。
Hunter H28还具备HDMI及USB 3.0接口，您直接将其与显示器，键盘鼠标连接，即可进行相关的采集工作，使测试流程更加便捷。
连接简洁，即使是初次接触的新手，也能在短短几分钟内完成设备的安装与调试，迅速开启测试之旅。每通道独立LED状态指示，持续检测IEPE传感器线缆的开路和短路状态并在前面板LED显示状态，让整个测试过程高效又安心。

可靠品质
品质是生命线，Hunter H28校准严格，满足多种测试需求，其计量结果精确，且经国家一级计量单位检定，优于国家一级标准。为用户提供可信赖的高精度测试硬件是汉航孜孜不倦的追求。

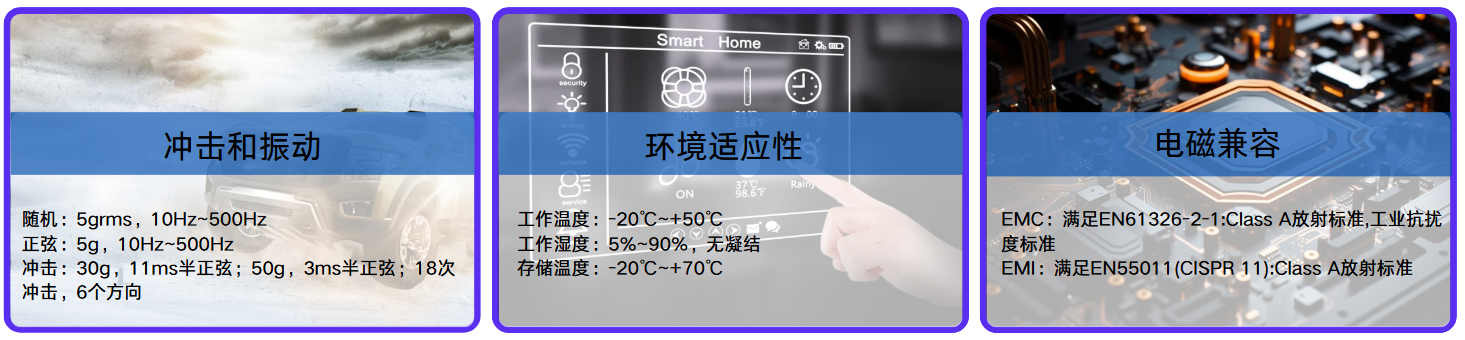

环境适应性：

工作温度：-20℃~+50℃
工作湿度：5%~90%，无凝结
存储温度：-20℃~+70℃

冲击和振动：

随机：5grms，10Hz~500Hz
正弦：5g，10Hz~500Hz
冲击：30g，11ms半正弦；50g，3ms半正弦；18次冲击，6个方向

电磁兼容：

EMC：满足EN61326-2-1:Class A放射标准,工业抗扰度标准
EMI：满足EN55011(CISPR 11):Class A放射标准

精益求精，持续创新
汉航Hunter H28的推出，是汉航在数据采集硬件设计领域多年深耕的成果延伸，也是对持续改进、开拓进取承诺的有力践行。未来，汉航将继续秉持创新精神，敢想敢干，使其产品功能更加强大，测量结果更加精确，更好的为工程师服务！
