高温动态应变测试板卡 VS08

关键词：板卡 高温应变测试 对称恒流源
发布时间：2024-11-27
所属领域：
其它产品
适用行业：
石油/天然气冶金航空航天汽车整车/零部件
自主产品

产品介绍

产品参数

产品手册

相关案例

相关资料

咨询留言

联系信息

汉航VS08板卡
对称恒流源激励技术提供一种使用2/4线连接、单应变计方式下精确测量动静态应变的方法。与单端恒流源或使用单臂惠斯通桥的结构相比，对称恒流激励使得应变计在任何导线电阻下都能得到精确的激励，由于高阻抗测量输入的只是应变信号，双绞线对称布局接法消除了应变计灵敏度下降和零点漂移误差，而不用担心导线的匹配特性。而且由于测量线是对称的，差分放大器的共模抑制提供了极高的抗噪能力，允许使用同一片应变计进行静态和动态数据的测量，因此，对称恒流源激励是高温动静态应变测量的最佳技术。
汉航自主研发的VS08板卡中内置应变调理模块，无需额外配备应变调理模块来进行应力应变测量。其采用对称恒流源技术，具有限流检测功能的对称桥式电源可设置为±0.5V至±5V，精度为 0.1%；最大电流为 20mA；感应线保证标称电桥电压与电缆长度无关。除此之外，汉航VS08板卡中还具有以下应变调理指标：
  1. 电流入射技术自动桥路平衡：(连续的平衡电流：0~20mA，步进5mA)，真正的桥路平衡恢复了标称电桥阻抗，将高应变水平的电桥非线性降至最低，而不影响电桥灵敏度。
  2. 低频噪声指标：在2V桥路电压激励和应变灵敏度为2的情况下（0.1Hz~100Hz）典型0.8μVpp或0.2μEpp。
  3. 桥路阻值补偿：内置的可选桥路连接，支持1/4（120、350、1K和用户自定义），1/2和全桥类型桥路平衡。
  4. 标定：在正负供电补偿线、分流补偿线、正负输入之间采用4个分流校准电阻（±0.12%），模拟应变。
  5. 过载检测：输入端模拟过压检测及ADC后端数字过压检测。
  6. 桥路支持：全桥、半桥、半桥旋转和四分之一桥。

汉航VS08板卡关键特性：
  1. 8通道ICP/电压/应变
  2. 支持LAN网络通信、支持LXI A类总线、支持IEEE1588v2 PTP精密时钟同步协议、基于Web的页面设置
  3. 每通道独立LED状态指示
  4. 内置Linux系统、支持在线/离线数据采集
  5. 9-36V直流或PoE供电
  6. 桥路支持：全桥、半桥、1/4桥，桥路阻值：120Ω、350Ω、1kΩ，支持电流入射技术进行桥路平衡
  7. 每通道独立24位Σ-ΔA/D，每通道独立采样频率204.8kHz
  8. 支持Linux系统、支持FPGA、内置独立硬件DSP处理
  9. 支持具有IEEE 1451.4 Class 1类接口的TEDS传感器

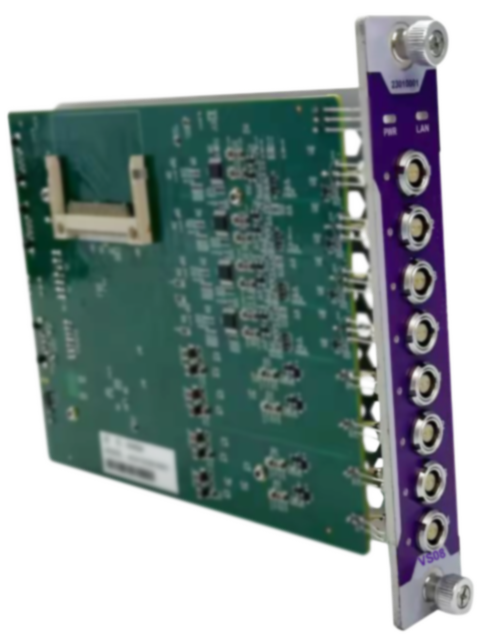

图5 汉航VS08板卡

通过多种调理电路技术，汉航VS08板卡在应力应变测试方面具有更高的准确性和可靠性。它具有高精度、低噪声、工作稳定等特性，不仅能够满足常温工况下的各种应力应变测量应用，并且在复杂的高温工作环境下依然具有优秀的抗电磁干扰能力，具有良好的动静态应变测量精度和稳定性。

如果您对此感兴趣，欢迎问问展商吧！
请您使用观众账号登录
暂无数据
暂无数据
如果您对此感兴趣，欢迎问问展商吧！
我要咨询×
发布 取消
询价×
试用×

最新发布

车辆性能测试系统之操纵稳定性测试--汉航NTS.LAB

高精度分布式多功能LXI总线动态信号分析系统

高温动态应变测试板卡 VS08

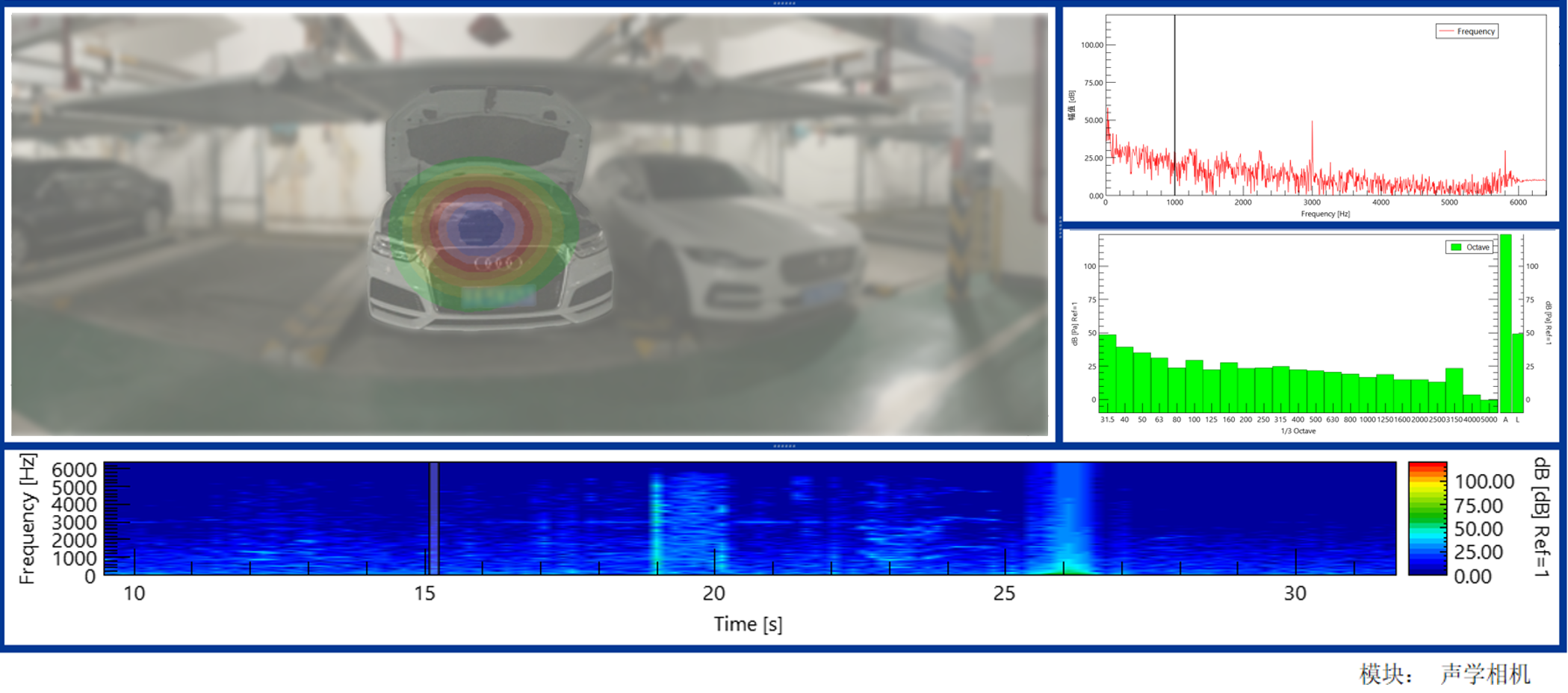

汉航NTS.LAB ACX声学相机块应用于汽车发动机噪声源定位
