振动控制仪的应用

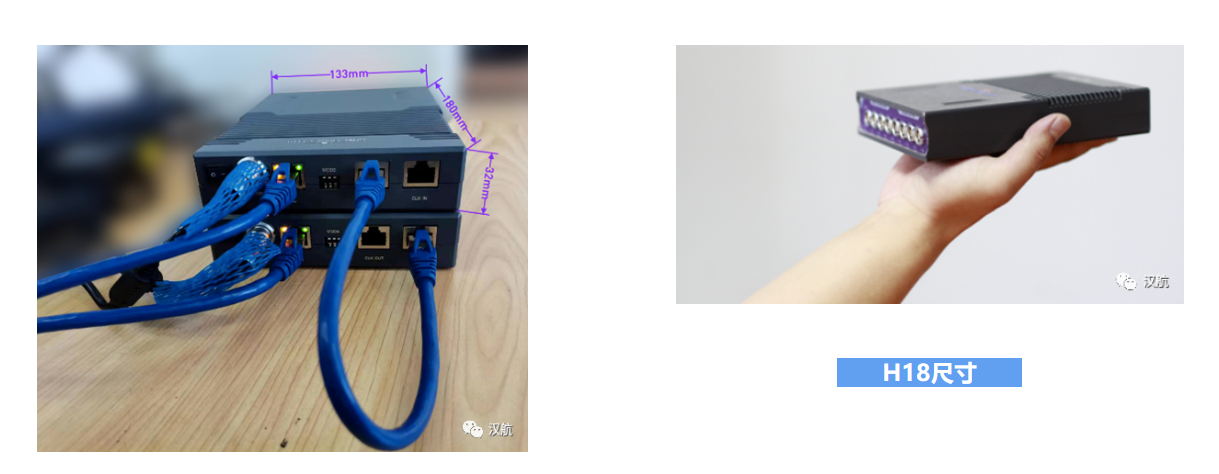

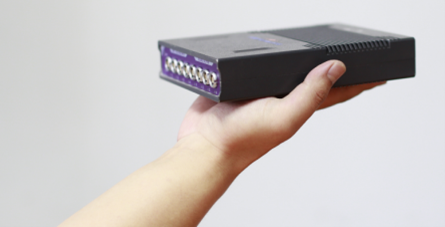

H18是汉航公司推出的一款高精度、功能强大的高端振动控制采集前端，完全符合振动控制、数据采集、动态信号分析等应用的需求，其尺寸仅仅为：宽133mm、高32mm、长180mm，是目前业界最小的振动控制仪。

H18振动控制仪可实现全系列振动控制的试验模式，包括随机控制、正弦扫频、经典冲击、正弦共振搜索与驻留、冲击响应谱（SRS）、混合模式、时域波形再现及正弦拍波等一系列试验。
此外，H18还配备了4个信号输出通道，与汉航NTS.LAB VCS软件相结合，不仅能够满足上述单轴振动控制试验，还能够进行多轴试验控制，如多轴随机、多轴正弦，多轴冲击、多轴路谱等试验。为了进一步完善振动控制技术，以适应更广泛的应用场合，汉航NTS.LAB VCS软件还具有诸如：随机峭度控制、限幅控制（正弦、随机）、冲击响应谱信号分析、瞬态捕捉、Data Reduction等功能。
H18硬件具有多种用途，它不仅支持NTS.LAB VCS振动控制软件，用于产品的可靠性试验，也支持NTS.LAB DSA 数据采集系统，用于实时FFT分析和通程时域数据采集、模态试验分析、旋转机械试验、声学测量以及振动状态监测。

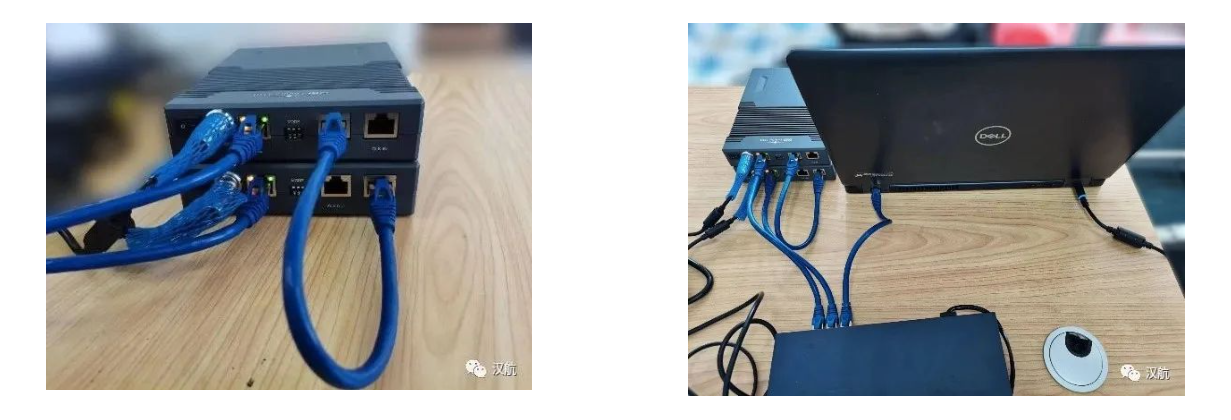

H18振动控制仪不但具备动态信号分析中最广泛应用的全部硬件功能，还具有通道扩展性，可通过多台H18级联实现输入、输出通道的扩容。通过IEEE 1588v2 PTP精密同步协议，所有采集前端的测试将同时被触发，并完全同步，以便对整个测试数据进行正确的采集和分析。

振动控制仪的重要指标
H18振动控制仪具有4或8通道模拟输入、4或1通道模拟输出、模拟输入电路具有高精度的24位A/D转换器，且每个模拟输入端使用独立的A/D转换器，每通道可独立设置不同的采样率，提高精度的同时降低了噪声干扰，以下为H18的主要参数。
  • 4或8模拟输入通道（电压/IEPE/应变/电荷）-可扩展通道（支持IEEE1588v2 PTP同步）
  • 4或1信号源输出通道
  • 最大采样频率204.8kHz（每通道可独立设置不同采样率）
  • 支持IEPE传感器供电，持续检测IEPE传感器线缆的开路和短路状态，并在前面板LED显示状态
  • 内置CF存储卡，用于离线数据采集
  • 内置独立硬件DSP，实时处理采集数据，保证实时控制精度
  • 动态范围高达130dB
  • 支持AC/DC或POE供电，功耗小于7.2瓦
  • 金属制导散热，无风扇设计，适用于对环境有要求的噪声测量
